發視頻資料介紹

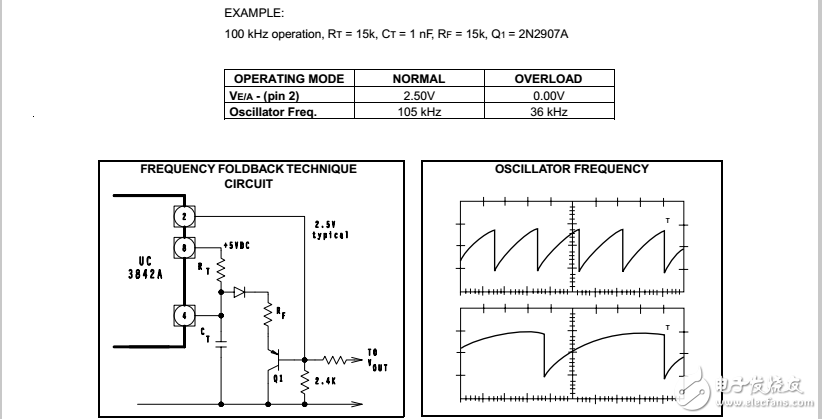

在開關器件可以在許多開關電源的啟動和過載條件下發生電流功耗過大。許多復雜的PWM控制器提供了保護這些條件的手段；然而，簡單的低成本控制器將需要額外的電路。電路描述低只利用一個額外的電阻和晶體管提高對控制器性能的uc3842a家庭。
電源輸出電壓誤差放大器反相輸入端（引腳2）在正常工作條件下的一個2.5伏的幅度。在啟動或過載期間，
然而，這個電壓可以降到零。當反饋電壓低于額定電壓2.5伏時，所顯示的電路使用這種反饋電壓將正常充電電流從IC定時電容轉移到地上。林耳三一降低振蕩器頻率獲取兩對于大多數應用程序。這種技術的潛在的最大導通時間延長和減少編程時間。然而，在許多電路中，在這些過載條件下，早期的峰值電流限制閾值是在周期中達到的，這不是問題。對于大多數應用程序，在折返的電阻值（RF）應該等于定時電阻（RT）。
