如何連接散熱器在SPM?5包裝

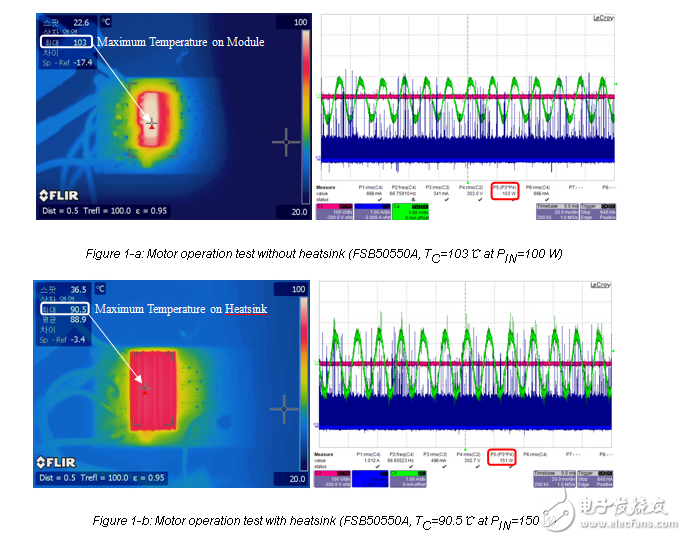

運動?SPM產品5多種額定功率從10 W至100 W，并有針對性的應用，如小功率電機驅動器包括小功率風機電機，洗碗機和循環泵。這些產品包括自舉二極管、欠壓鎖定（UVLO）的高壓保護功能和熱感應功能。運動SPM的5產品有較低的待機電流，這是需要小功率電機驅動應用。已經有大量的客戶采用運動SPM的5到他們的產品感謝這些漂亮的功能，但一些客戶希望附加散熱片，以提高驅動器的額定功率。低功率應用中通常不使用散熱片散熱即使電機底盤有時用作散熱器。例如，一個100 W模塊可以擴展到150 W使用散熱器。（DUT：fsb50550a，操作條件：V = 300 V的VCC = 15 V，FSW = 5千赫，正弦脈寬調制，TAmb。= 54℃，theatsink = 100℃，散熱器的尺寸（dxwxh）：40 x 24 x 15毫米。結果將隨散熱器和使用的熱粘合劑的選擇。
However， if customers try to drive higher power from the same power module， mounting the heatsink can be a relatively easy solution. Due to the fact that SPM 5 packages do not have mounting hole for a heatsink， it is not easy to attach a heatsink to an SPM 5 package. We will discuss how to attach a heatsink on an SPM 5 package in this article.
