雙通道單片式降壓型開關穩壓器提供高達 1.6A 的輸出電流、減低的 EMI 和低至 0.8V 的 VOUT
引言
電子設備的發展趨勢是體積越來越小，而功率要求則在不斷攀升以滿足多功能化的需要。為了節省功率和控制發熱量，人們希望采用開關穩壓器，因為其效率高于線性穩壓器。
如何在不使最終產品發生過熱的情況下最大限度地獲取電源的可用功率？ LT?3506 和 LT3506A 就是具備這種能力的產品實例。這些雙通道1.6A降壓型單片式穩壓器簡化了繫統設計師的工作任務。它們免除了增設外部電源開關的需要，因而縮減了解決方案的外形尺寸和物料成本。它們的輸出可低至0.8V，從而滿足了最新型 DSP 的需求。集成雙輸出通道減少了元件數目，而兩個通道的反相開關操作則最大限度地提升了效率，并降低了輸入電流紋波和 EMI。LT3506 和 LT3506A 均具有0.8V的高準確度電壓基準。
LT3506和LT3506A的典型應用
LT3506和LT3506A的主要區別在于開關頻率。LT3506A 的開關頻率為 1.1MHz，而 LT3506 的開關頻率則為 575kHz。較高的開關頻率允許采用外形較小的元件。如需提供較低的輸出電壓（即：低于3.3V），則在 VOUT/VIN（MAX） 小于 15% 的情況下，建議采用 LT3506。較低的開關頻率選項常常能夠實現較高的效率，因為開關損耗和電感器磁芯損耗較低。

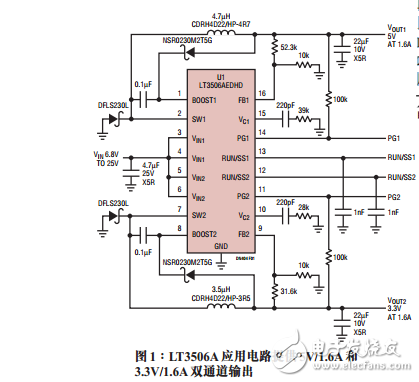

圖1 中的電路可產生一個 3.3V 和一個 5V 輸出。該電路的總效率 （兩個通道） 示于圖 2。圖 3 所示的電路可從3.6V至21V輸入產生一個1.2V和一個1.8V輸出。 LT3506 和 LT3506A 都擁有寬輸入電壓範圍 （3.6V 至 25V），因而能夠接受從鉛酸電池和5V電源軌到未穩壓的墻上適配器和分布式電源等各種電源。
