集成運算放大器及其基本應用:掌握運算放大器的主要直流參數的測試方法：熟練裝調本節介紹的基本實驗電路，掌握其工作原理。
重點：運算放大器的基本應用。
難點：運算放大器的性能參數測試；方波發生器。

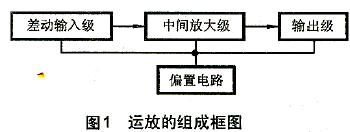

一、集成運算放大器的內部結構 集成運算放大器(簡稱運放)是一種高增益多級直接耦合放大器，其內部結構如圖 1 所示，
各部分的作用如下：
1、差動輸入級 使運放具有盡可能高的輸入電阻及共模抑制比。
2、中間放大級 由多級直接耦合放大器組成，以獲得足夠高的電壓增益。
3、輸出級 可使運放具有一定幅度的輸出電壓、輸出電流和盡可能小的輸出電阻。在輸出過載時有自動保護作用以免損壞集成塊。輸出級一般為互補對稱推挽電路。 4、偏置電路 為各級電路提供合適的靜態工作點。為使工作點穩定，一般采用恒流源偏置電路。
