3.4.2 使用VHDL語言設計例
Max+plus2軟件支持VHDL語言描述被設計電路的邏輯功能，如下舉例說明如何使用該語言設計邏輯電路。
例一：設計一個加法器
第一步：進入Max+plus2軟件環境
第二步：建立項目名稱，選擇File/Project/Name菜單
第三步：建立新文件，選擇File/New菜單，進入文本編輯器（Text Editor File）窗口

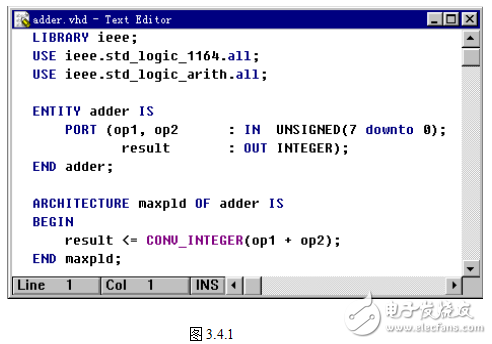

第四步：輸入VHDL語言編寫的源程序，如圖3.4.1所示，這是對一個加法器進行的描述。輸入完畢后存盤。
第五步：選擇Assign/Device菜單，選定器件。
第六步：選File/Project/Save & Comlile菜單，編譯該VHDL源文件
若有錯誤則改錯，然后再編譯，直至無錯編譯成功

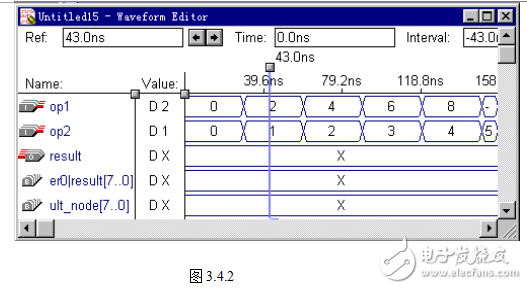

第七步：選Max+plus2\Waveform Editor菜單，進入波形編輯窗口，編輯輸入波形如圖3.4.2所示。
