fpga技術的交通燈控制系統課程設計

2018-01-10 | rar | 1.38 MB | 次下載 | 免費

資料介紹

  交通燈通常指由紅、黃、綠三種顏色燈組成用來指揮交通的信號燈。綠燈亮時,準許車輛通行,黃燈亮時,已越過停止線的車輛可以繼續通行;紅燈亮時,禁止車輛通行。

  1、系統概述

  1.1、設計思想

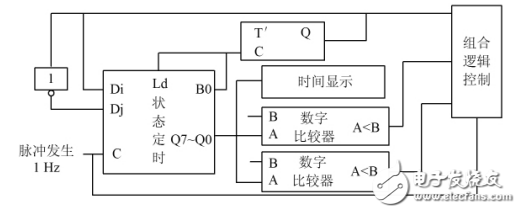

  基于FPGA的交通燈系統控制設計包括4大模塊,分別為脈沖發生、狀態定時、交通燈閃爍的控制、閃爍時間的控制,基本原理如圖所示。

fpga技術的交通燈控制系統課程設計

  1.2、總體工作情況

  該設計的交通燈控制分為6個狀態。由于各狀態持續時間不同,所以電路的核心控制部分是狀態機和定時器,狀態機在定時器觸發下周期性循環,狀態碼控制6個燈以一定的規律變化。

fpga技術的交通燈控制系統課程設計

  系統脈沖由FPGA開發板晶振經過分頻電路實現。狀態定時由74190可逆十進制計數器和T’觸發器實現,只要置數合理,翻轉信號到位,就可以使電路在東西(I)、南北(J)兩個控制狀態間翻轉。紅、黃、綠燈的閃爍由7485數字比較器和組合邏輯控制,其中7485數字比較器用于比較計數器當前持續狀態和所需要的狀態全部時間,并做出相應的變化。組合邏輯控制由AHDL文件編寫真值表實現。時間顯示由AHDL文件編寫真值表實現,輸入正確的邏輯,七段譯碼電路即能得到正確的時間顯示。
