TKScope DK10是廣州致遠電子有限公司2010年隆重推出的一款高性能綜合仿真開發平臺，支持DSP和ARM內核的仿真調試，并且支持片內／片外Flash的獨立燒寫，同時內嵌32路專業邏輯分析儀。
　　1 TKScope DK10仿真器簡介
　　TKScope DK10仿真器具有如下特點：仿真TI DSP、ARM、AVR全系列芯片；支持TI DSP芯片和ARM內核芯片的片內／片外Flash器件的在線編程；支持TICCS3．1／3．2以及最新的CCS3．3集成開發環境；支持雙JTAG端口，能夠同時完成TI DSP與不同廠家ARM內核的仿真調試；內嵌32路專業的邏輯分析儀；高速代碼下載功能，速度可超越600 KB／s；配備K-Flash在線編程軟件，不依賴IDE環境；全系列DSP內核擴展Flash器件編程，包括C2000／C5000／C6000／OMAP／DaVinci等；可直接燒錄out文件（針對DSP）、Bin文件或Hex文件；單獨執行擦除、燒錄、加解密、內存讀取和數據保存等操作；仿真／編程使用標準JTAG接口，無需專用適配器。
　　
　　TKScope DK10仿真器是一款集DSP仿真、ARM仿真、AVR仿真、邏輯分析儀功能于一體的綜合仿真開發平臺，其獨創的先進技術引領了DSP與ARM開發工具的新模式。
　　2 TKScope DK10仿真DSP芯片性能

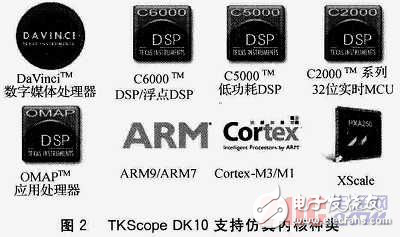

　　TKScope DK10支持TI公司全系列DSP芯片的仿真和燒寫，得到TI原廠XDS560類DSP仿真技術授權，其優越的仿真性能如下：全面支持TI公司C2000／C5000／C6000／OMAP／DaVinci等系列JTAG接口的DSP芯片的仿真和燒寫；USB2．0高速通信接口，即插即用；高速代碼下載功能，速度可超越600 KB／s，特別對DEBUG模式下代碼的下載進行速度優化；支持高速RTDX數據鏈路，速度高達2 MB／s；實時事件觸發，支持實時斷點；目標板I／O電壓自適應，支持JTAG I／O電壓范圍1．6～3．6 V；內置鎖相環（PLL）時鐘發生器，能自動判別調節JTAG時鐘，支持用戶自定義仿真時鐘500 kHz～40 MHz。
　　
　　3 TKScope DK10支持多種Flash器件燒寫
　　TKScope DK10支持TI DSP全系列芯片的片內Flash燒寫以及外部擴展Flash器件的燒寫，同時支持不同廠家ARM內核芯片內外部Flash的燒寫。TKScopeDK10仿真器具體支持的Flash種類如下：DSP內核，TIDSP全系列芯片內部Flash；DSP內核，芯片外部擴展Flash，如NOR／NAND ／SPI等Flash器件；ARM內核，不同廠家ARM內核芯片內部Flash；ARM內核，芯片外部擴展Flash，如NOR／NAND／SPI等Flash器件。
　　4 K-FlaSh軟件完美實現Flash的獨立燒寫
　　在線編程軟件K-Flash，是專門為TKScope系列仿真器量身定制的編程軟件，可實現Flash在線燒寫、擦除、讀取等功能。K-Flash支持out、bin、hex、elf等多種類型的文件燒寫，并支持多個Flash器件的同時燒寫。
　　4．1 DSP芯片內部Flash燒寫
　　TKScope DK10支持DSP芯片內部Flash的燒寫，例如TI公司芯片TMS320LF2407A內部自帶Flash，可通過K-Flash軟件輕松實現在線燒寫。
　　首先，打開K-Flash軟件中的［設備配置］選項，進入TKScope DK10仿真器的設置界面。其次，打開［硬件選擇］選項，選中需要燒寫的芯片型號，如TMS320LF2407A。此時，打開［程序燒寫］選項，可以看到此芯片內部自帶的Flash算法文件，如圖3所示。其他選項按照實際需要設置。
