555 集成時基電路的特點

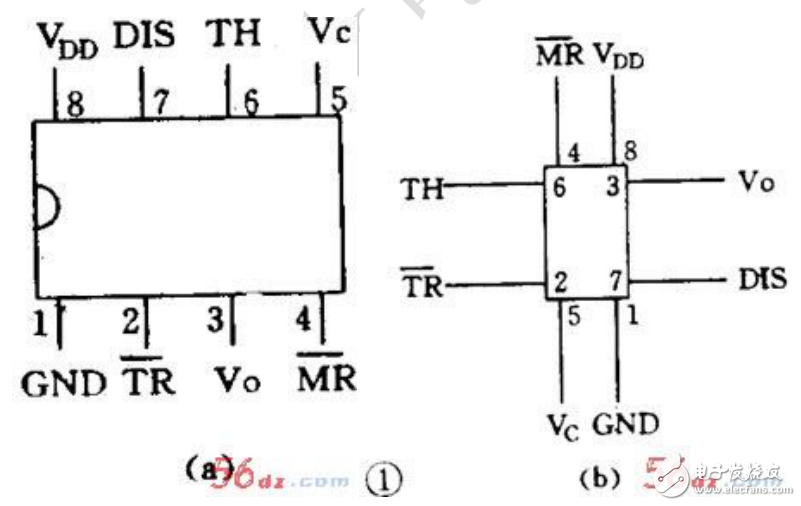

555 集成電路開始出現時是作定時器應用的，所以叫做555 定時器或555 時基電路。但是后來經過開發，它除了作定時延時控制外，還可以用于調光、調溫、調壓、調速等多種控制以及計量檢測等作用; 還可以組成脈沖振蕩、單穩、雙穩和脈沖調制電路，作為交流信號源以及完成電源變換、頻率變換、脈沖調制等用途。由于它工作可靠、使用方便、價格低廉，因此目前被廣泛用于各種小家電中。555 集成電路內部有幾十個元器件，有分壓器、比較器、觸發器、輸出管和放電管等，電路比較復雜，是模擬電路和數字電路的混合體。它的性能和參數要在非線性模擬集成電路手冊中才能查到。555 集成電路是8 腳封裝，圖1（ a ）是雙列直插型封裝，按輸入輸出的排列可畫成圖1（b）。其中6 腳稱閥值端（是上比較器的輸入。2 腳稱觸發端（1R），是下比較器的輸入。
