電子發燒友網>電子資料下載>電路圖紙>控制電路>行程開關的功能、結構和動作符號圖形解析

行程開關的功能、結構和動作符號圖形解析

2017-09-11 | rar | 0.41 MB | 次下載 | 1積分

資料介紹

  行程開關

  一、行程開關的功能

  行程開關是利用生產機械運動部件的碰撞使其觸頭動作來實現接通或分斷控制電路,達到一定的控制目的。通常,這類開關被用來限制機械運動的位置或行程,使運動機械按一定位置或行程自動停止、反向運動、變速運動或自動往返運動等。



  二、行程開關的結構

  行程開關從結構上可分為操作機構、 觸頭系統和外殼三部分。

  行程開關的功能、結構和動作符號圖形解析

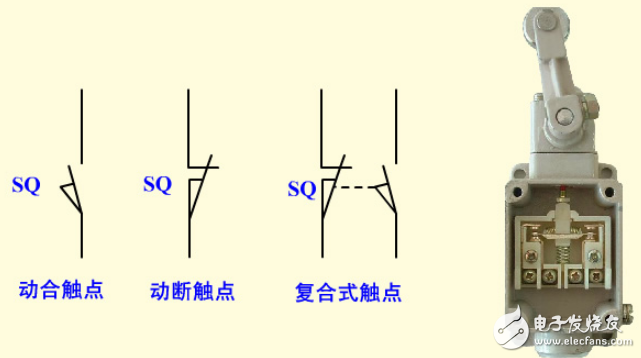

  三、行程開關的動作符號

  行程開關的功能、結構和動作符號圖形解析

  四、LX19系列和JLXK1系列行程開關的型號及含義

  行程開關的功能、結構和動作符號圖形解析

  五、行程開關的選用

  行程開關的主要參數是型式、工作行程、額定電壓及觸頭的電流容量,在產品說明書上都有詳細說明。主要根據動作要求、安裝位置及觸頭數量進行選擇。

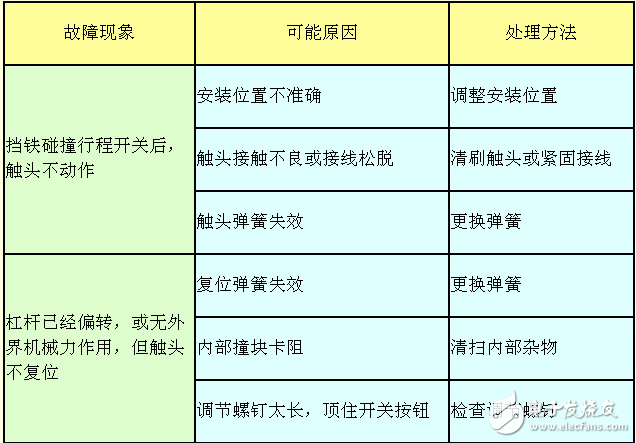

  六、行程開關常見故障及處理方法

  行程開關的功能、結構和動作符號圖形解析
