在大功率發電機生產行業，發電機繞組焊接工藝主要采用阻焊，其缺點是熱效率低，焊接時間長，并且加熱的溫度不均勻，影響焊接質量。感應加熱焊接法具有精確的加熱深度和加熱表面積，不需要外部熱源，因而熱量損耗低、工作環境清潔，且容易實現功率密集，因而加熱時間短，容易實現生產過程的自動化。本文介紹的超音頻感應逆變電焊機采用直流斬波調壓方式，輸出功率可從零開始調節。逆變器輸出頻率采用頻率跟蹤控制，IGBT工作在軟開關狀態，減小了IGBT的開關損耗，提高了整機的功率因數，加熱效率大大提高。

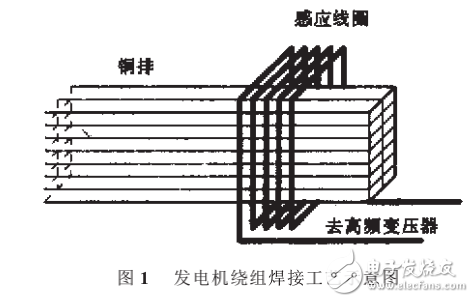

圖 1 為發電機繞組焊接工藝示意圖。數10根發電機繞組銅排端點固定在一起，中間嵌入焊片，然后放入超音頻感應逆變電焊機的感應線圈內。當逆變電焊機的感應線圈通過1000A以上的超音頻電流，發電機繞組銅排連同焊片一起在感應渦流的作用下迅速加熱，20s左右，銅排連同焊片加熱到800度左右，焊片熔化，然后經短時間保溫自然冷卻，焊接完成。
超音頻感應逆變電焊機系統設計
圖 2是超音頻感應逆變電焊機系統框圖。圖中交流電壓通過單相不可控整流電路轉換為直流電壓，通過直流斬波電路進行功率調節，電流檢測和電壓檢測信號通過模擬乘法器轉換成功率檢測信號，和功率給定信號進行比較，其偏差通過PID調節器進行調節，控制PWM的輸出脈寬，從而改變直流斬波電路的輸出功率，形成功率閉環控制。PWM移相控制器產生高頻觸發脈沖，通過驅動電路驅動IGBT的導通與關斷，將直流電壓逆變為高頻交流電壓，通過高頻變壓器耦合，輸出到感應器負載。
