目前，Multivac 生產線上的所有全自動化設備都采用了 Beckhoff 基于PC 的控制技術進行控制。設備控制系統的核心部分是安裝了 Windows XP Embedded 操作系統和 TwinCAT 自動化軟件的 Bechoff CX 系列嵌入式PC。“這一切都始于新型 R 535 熱成型機的研發。”Claus Botzenhardt 回憶說道。“早在 2005 年底，我們在第一臺熱成型機樣機中使用了CX1000 嵌入式 PC。從 2007 年初起，我們開始進行大規模的生產，迄今為止，已交付了約 1500 臺裝有 CX1020 嵌入式 PC 的包裝機。”

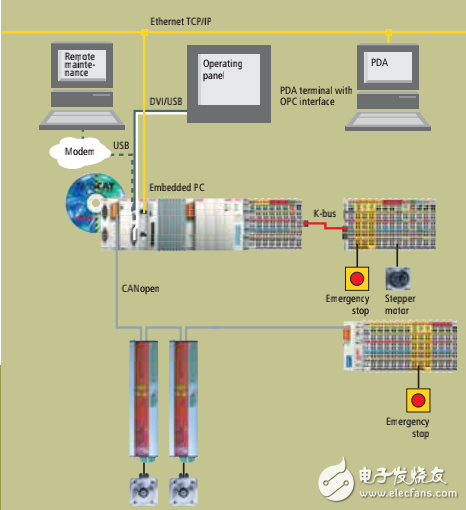

節省空間的 CX1020 控制器被安裝在控制柜內。“根據設備的復雜性和所使用的控制技術，我們安裝了相應性能等級的嵌入式 PC。我們用它設置 PLC 程序、運動控制和我們在 Java 中編寫的可視化程序。在PC 控制技術中安裝 Microsoft Embedded 操作系統能夠在控制系統中集成 HMI。這表示，我們無需增加額外的 PC 即可實現可視化。”Alois Allgaier 闡釋道。Multivac 操作面板通過 DVI/USB 與 CX 相連。使用以太網接口能夠集成到公司的網絡中，并提供因特網接口，以實現遠程維護。例如，借助 CANopen 或 DeviceNet，CX 系統接口和現場總線接口（可添加作為模塊）能夠集成運動控制解決方案。
