EWB是一個優秀的電子技術訓練工具，利用它提供的虛擬儀器可以用比實驗室中更靈活的方式進行電路實驗，仿真電路的實際運行情況，熟悉常用電子儀器測量方法。
因此非常適合電子類課程的教學和實驗。這里，我們向大家介紹EWB軟件的初步知識，基本操作方法，操作練習。

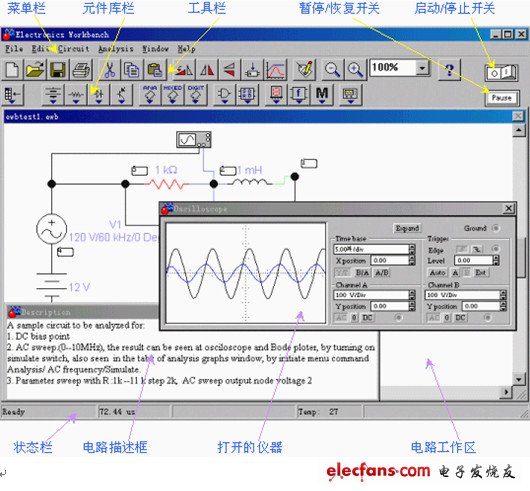

EWB的主窗口
EWB基本操作方法介紹
創建電路
元器件操作
元件選用：打開元件庫欄，移動鼠標到需要的元件圖形上，按下左鍵，將元件符號拖拽到工作區。
元件的移動：用鼠標拖拽。
元件的旋轉、反轉、復制和刪除：用鼠標單擊元件符號選定，用相應的菜單、工具欄，或單擊右鍵激活彈出菜單，選定需要的動作。
元器件參數設置：選定該元件，從右鍵彈出菜單中選Component Properties可以設定元器件的標簽（Label）、編號（Reference ID）、數值（Value）和模型參數（Model）、故障（Fault）等特性。
說明：①元器件各種特性參數的設置可通過雙擊元器件彈出的對話框進行； ②編號（Reference ID）通常由系統自動分配，必要時可以修改，但必須保證編號的唯一性； ③故障（Fault）選項可供人為設置元器件的隱含故障，包括開路（Open）、短路（Short）、漏電（Leakage）、無故障（None）等設置。
