發視頻AD8128原文資料數據手冊PDF免費下載(差分接收器和均衡器)
2017-10-28 |
rar |
0.41 MB |
次下載 |
免費
資料介紹

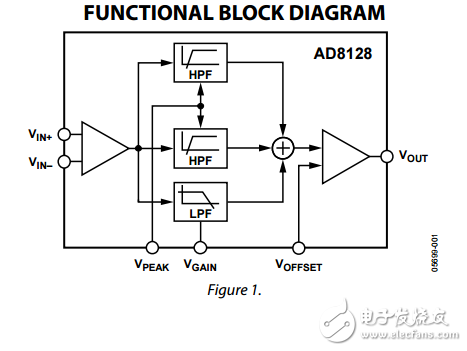

AD8128是一款高速、差分接收器/均衡器，可以補償5類非屏蔽雙絞線（UTP）電纜的傳輸損耗。它集合了多種頻率相關增益級，能夠最接近5類/5e類電纜的反轉頻率響應。對于100米電纜，可以實現120 MHz的均衡帶寬。
AD8128既可以用作獨立的接收器/均衡器，也可以與三通道差分接收器AD8143配合使用，為通過UTP電纜接收RGB信號的應用（例如KVM）提供完整的低成本解決方案。
AD8128具有三個控制引腳，用來提供最佳5類/5e類補償。均衡電纜長度與施加于VPEAK引腳的電壓成正比，用于控制高頻峰值的量。VGAIN調整0 dB至3 dB的寬帶增益，以補償電纜阻性損耗。VOFFSET支持±2.5 V的輸出偏移，增加了直流耦合系統的靈活性。
該器件具有低集成輸出噪聲和失調電壓調整功能，非常適合通過5類電纜傳輸寬帶RGB信號的直流耦合應用。對于UTP電纜長度超過100米的系統，可以將兩個AD8128器件級聯起來，以補償最長200米5類/5e類電纜。
AD8128采用3 mm × 3 mm、8引腳LFCSP封裝，額定工作溫度范圍為-40°C至+85°C。
