發視頻資料介紹
AD8124是一款三通道、高速、差分接收器和均衡器，可以補償最長200米UTP和同軸電纜的傳輸損耗。各增益級匯總在一起，以便獲得最接近的電纜反轉頻率響應。該器件內部的邏輯電路控制各增益級的增益功能，從而能在中短電纜上實現最低噪聲。這種技術不僅能優化低噪聲、中短距離應用的電纜性能，同時能提供長電纜均衡（最長達200米）所需的高增益帶寬。各通道均具有高阻抗差分輸入端，非常適合與電纜直接接口。

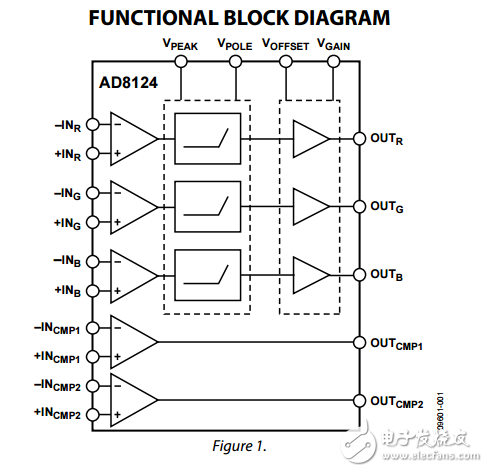

AD8124具有三個控制引腳，用來提供最佳電纜補償；另外還有一個輸出偏移調整引腳。兩個電壓控制引腳用來針對不同的電纜長度提供適當的補償：VPEAK 引腳控制高頻峰值的量，VGAIN引腳調整寬帶平坦增益，以補償低頻扁平電纜的損耗。
為進一步提高靈活性，可以利用可選極點調整引腳VPOLE來移動極點位置，從而補償不同大小和類型的電纜，以及不同電纜和/或均衡器之間的偏差。通過 VOFFSET 引腳可以調整輸出端的直流電壓，從而提高直流耦合系統的靈活性。
AD8124采用6 mm × 6 mm、40引腳LFCSP封裝，額定工作溫度范圍為?40°C至+85°C。
