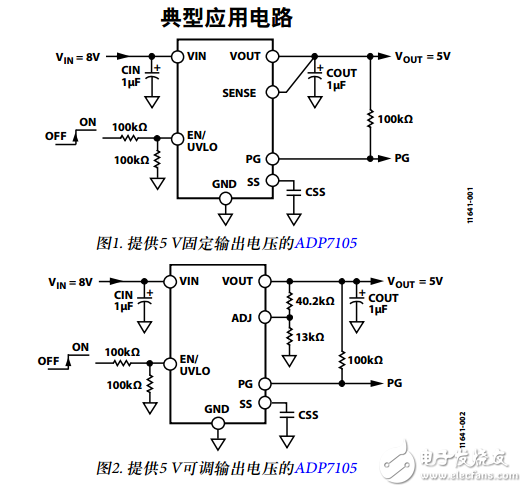

ADP7105是一款CMOS、低壓差（LDO）線性穩壓器，采用 3.3 V至20 V電源供電，最大輸出電流為500 mA。這款高輸入電壓LDO適用于調節采用1.22 V至19 V電軌供電的高性能模擬和混合信號電路。該器件采用先進的專有架構，提供高電源抑制、低噪聲特性，僅需一個1 μF小型陶瓷輸出電容，便可實現出色的線路與負載瞬態響應性能。 ADP7105提供3個固定輸出電壓選項和可調輸出版本，可通過外置反饋分壓器，將輸出電壓調節至1.22 V至19 V。ADP7105 可以連接外部軟啟動電容，對啟動進行編程設置。請注意，在本數據手冊中，SENSE/ADJ引腳的檢測功能 （SENSE）僅應用于固定輸出電壓模式，而可調輸入功能 （ADJ）僅應用于可調輸出電壓模式。例如，圖1顯示檢測功能，圖2顯示可調輸入功能。 ADP7105輸出噪聲電壓為15 μV rms，并不受輸出電壓影響。該器件具有一個“電源良好指示”數字輸出引腳，允許電源系統監控器檢查輸出電壓是否正常。用戶可編程精密欠壓閉鎖功能則便于控制多個電源的時序。 ADP7105提供8引腳3 mm 3 mm LFCSP和8引腳SOIC兩種封裝。LFCSP不僅提供一種超緊湊的解決方案，而且散熱性能出色，在小尺寸薄型電路板空間中滿足高達500 mA輸出電流的應用需求。
