發視頻基于單片機與電磁感應原理的無線充電器設計
2017-12-07 |
rar |
0.3 MB |
次下載 |
免費
資料介紹
非接觸式感應充電器在上個世紀末期誕生，憑借其攜帶方便、成本低、無需布線等優勢迅速受到各界關注。實現無線充電，能量傳輸效率高，便于攜帶成為充電系統的 研究方向之一。本設計就是一個由能量發送單元和能量接收單元兩大部分組成，利用電磁感應原理實現電能無線傳遞的充電器。

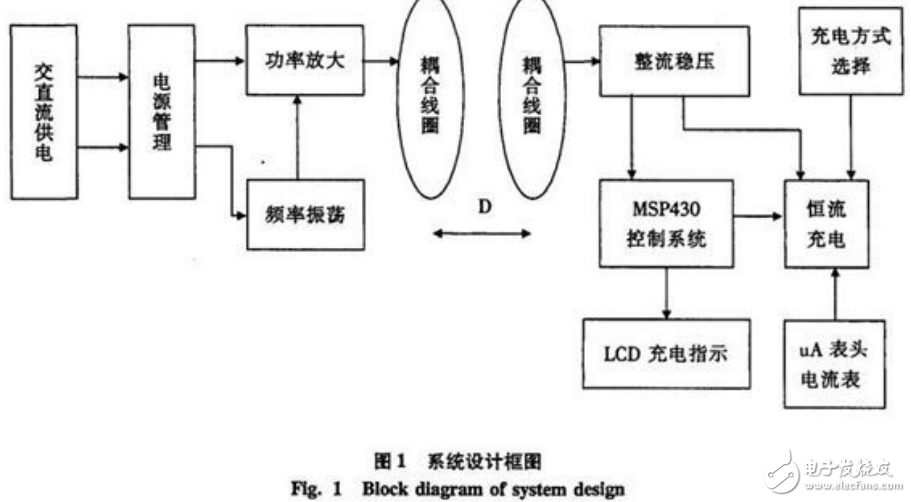

無線充電系統主要采用電磁感應原理，通過線圈進行能量耦合實現能量的傳遞。如圖 1 所示，系統工作時輸人端將交流市電經全橋整流電路變換成直流電，或用24V 直流電端直接為系統供電。當接收線圈與發射線圈靠近時，在接收線圈中產生感生電壓，當接收線圈回路的諧振頻率與發射頻率相同時產生諧振，電壓達最大值，具有最好的能量傳輸效果。通過 2 個電感線圈耦合能量，次級線圈輸出的電流經接受轉換電路變化成直流電為電池充電。
