發視頻資料介紹
本文主要描述了一個定時插座的設計與制作。該定時插座可以彌補現實生活中普通插座功能的不足，能夠通過外設按鍵設置一天24小時內的任意開關定時時段和一個小時內的6組快速模式定時，同時也能夠通過紅外遙控進行無線控制，使外接電器可以按照一定規律工作，既可以達到智能控制的目的，又在很大程度上起到節能的作用。
硬件電路設計及工作原理
定時插座系統在未設置任何定時的時候顯示界面顯示時間，通過按鍵設置可設置在24小時內的兩組定時開關時間和六組一小時內的固定模式定時，分別控制插座的開關，從而控制外部電器的工作與否。紅外遙控要實現的就是通過遙控器的電源鍵一鍵控制定時開關插座的開關狀態，也可通過紅外遙控器的六個數字按鍵分別實現一鍵設定從當前開始的固定模式的定時。

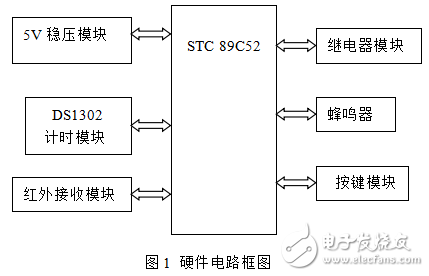

總體的硬件電路框圖如下圖所示：
