文中設計了一種基于單片機動態掃描控制的16x16LED漢字顯示條屏，簡單分析了漢字顯示的原理，并對LED顯示模塊單元如何進行行列信號控制及信號傳輸中的驅動問題進行了研究。結果表明采用并行數據輸入、串行數據輸出的專用電路可大大減少CPU的輔助時間，提高數據的發送速度。
2.1 列驅動電路設計
列驅動電路由集成電路74HC595構成。它具有一個8位串入并m的移位寄存器和一個8位輸出鎖存器的結構，而且一位寄存器和輸出鎖存器的控制是各白獨立的，可以實現在顯示本行各列數據的同時，傳送下一行的列數據，即達到重疊處理的目的。

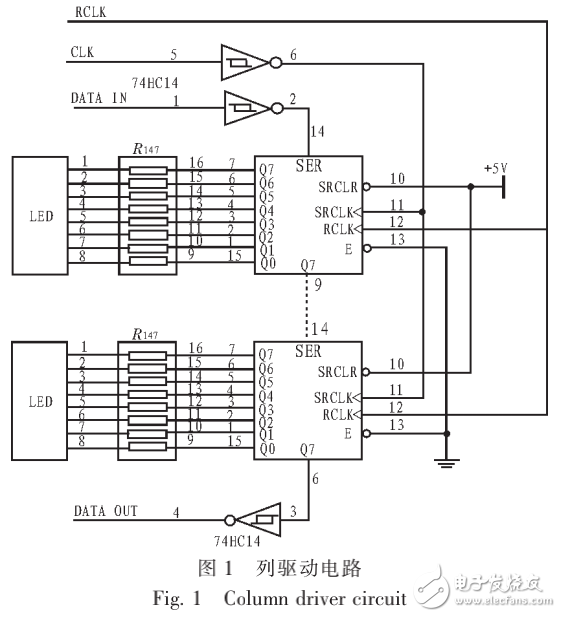

列驅動電路如圖l所示。一個模塊有4片74HC595，8塊LED點陣，每一片74HC595限流電阻后接2塊LED點陣，圖中只畫出了部分電路。DATA IN和DATA OUT分別為模塊的數據輸入和數據輸出．RCLR為74HC595移位寄存器信號索人輸出所存器的時鐘信號，CLK為同步時鐘。將模塊中前一片8位移位寄存器74HC595的數據輸}H（Q7）與下一片的輸入（SER）相連接組成32位的串行數據鏈，每一位控制一列發光管，若顯示方式為1/16占窄比的動態掃描方式，則每一列控制16個方光管同。當74HC595的某一輸m引腳為低電平時，該列上對應行掃描選中行的像素點亮。由于吸收電流的能力相對較強，且為動態掃捕，兇此在74HC595的輸出腳上只需串接一個47 n的限流電阻而不需要再用列驅動也能得到滿意的亮度效果。
