此應用報告討論采用 MSP430 微處理器來設計 RC 型電容單觸式傳感器。MSP430具有一些獨特的特性，非常適合與電容式觸摸傳感器相連接。 RC 型方法無需專用外設，且可通過 MSP430產品系列中的所有器件實施。 此方法本身還具有低功耗特性，可實現超低功耗的應用。

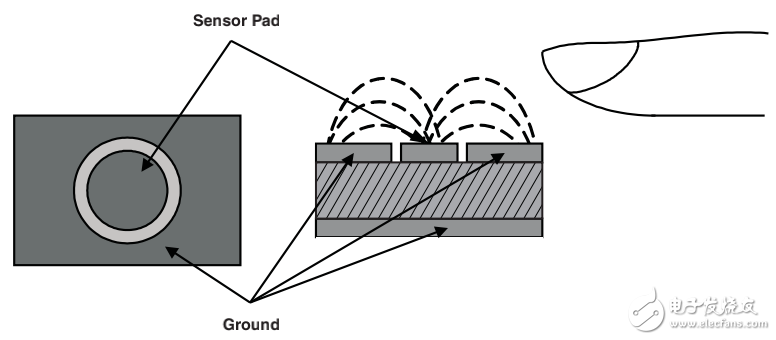

圖1 列出了在 PCB 上構建電容器的示例。 其中，按鍵板與其周圍的接地板之間將形成電容器。允許電場泄漏到電容器的上方區域。當手指靠近電容器的上方區域時，它會干擾電場，從而引起電容發生相應變化。
圖 1. 開放式電容器用作傳感器
接地板通常放置在按鍵板的下方，用于屏蔽其它電子產品產生的干擾。 此類設計受 PCB上的寄生電容和溫度以及濕度等環境因素的影響。 因此，檢測系統需要持續監控和跟蹤此變化。
