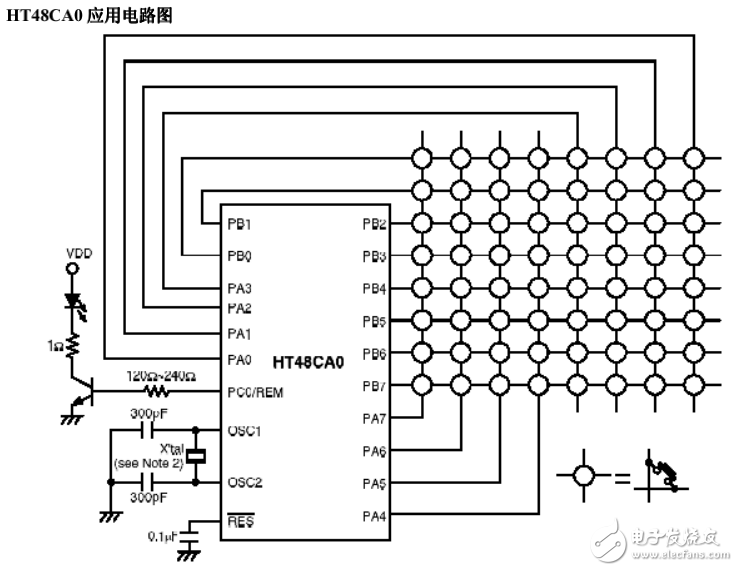

HT48RAO是一款遙控發射單片機，可以編制各種各樣的遙控碼，PC.O口作為載波輸出。本文介紹如何用HT48CAO發射HT6221碼。HT6221采用PPM（ Pulse Position Modulation）進行編碼，1.12ms為0，2.24ms為1，如下圖：
發碼過程：
這組程序的發碼過程是這樣的：先發射9mS頭碼，再發射4.5mS空碼。4.5mS空碼發送完后，開始發送16位地址碼，地址碼從低位向高位發送，先發送低8位，低8位發送完后，發送高8位。接著，發送數據碼。發射完后，發送數據反碼，所有碼發送完后，計算108mS還剩下多少，剩余的時間發射空碼出去。這樣完成第一個108mS。第二個108mS先發送9mS載波，9mS載波發送完后，發射2. 5mS空碼，再發送0.56mS載波，接著發送10892. 50. 56=95. 94mS空碼。這樣完成第二組108mS碼。以后的發碼都是重復第二組碼。這就是完整的HT48RAO模仿HT6221發射的碼。如下圖：
