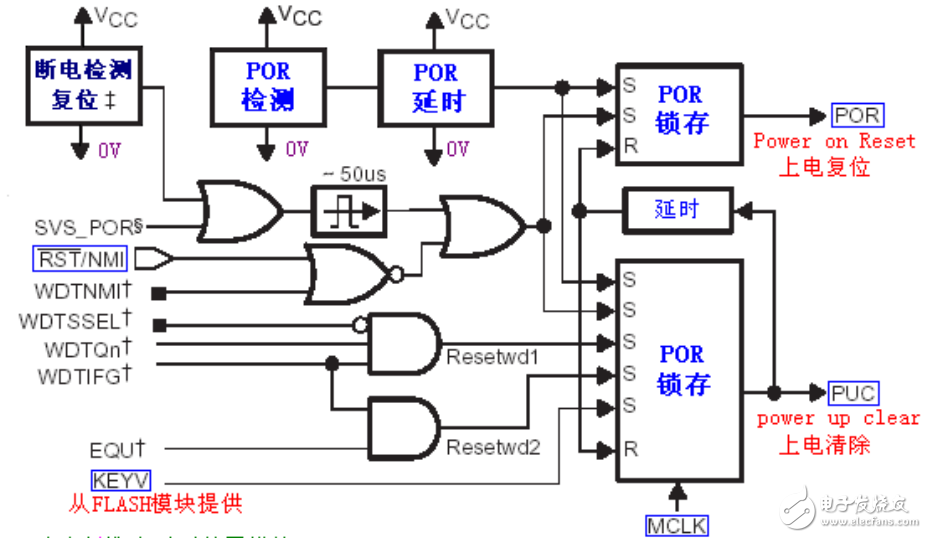

從上 MSP430 系統復位電路功能模塊圖中可以看到了兩個復位信號，一個是上電復位信號 POR（Power On Reset）和上電清除信號 PUC（Power Up Clear）。 POR 信號是器件的復位信號，此信號只有在以下的事件發生時才會產生：□器件上電時。□RST/NMI 引腳配置為復位模式，當 RST/NMI 引腳生產低電平時。當 POR 信號產生時，必然會產生 PUC 信號；而 PUC 信號的產生時不會產生 POR 信號。會引起產生 PUC 信號的事件：□POR 信號發生時。□ 啟動看門狗時，看門狗定時器計滿時。□ 向看門狗寫入錯誤的安全參數值時。□向片內 FLASH 寫入錯誤的安全參數值時。MSP430 單片機系統復位后器件的初始 當 POR 信號或 PUC 信號發生時引起器件復位后，器件的初始化狀態為：□RST/NMI 引腳配置為復位模式。□ I/O 引腳為輸入模
