函數信號發生器的設計
一、設計目的
1. 掌握方波----三角波 函數發生器的設計方法與測試技術
2. 學會安裝與調試由多級單元電路組成的電子線路
3. 學會函數發生器的使用
二、設計任務
設計一函數信號發生器，能輸出方波和三角波兩種波形。
1. 設計指標
（1）輸出為方波和三角波兩種波形，用開關切換輸出；
（2）輸出電壓均為雙極性；
（3）輸出阻抗均為50Ω；
（4）輸出為方波時輸出電壓峰值為0~5V可調，輸出信號頻率為200Hz ~ 2KHz可調；
（5）輸出為三角波時輸出電壓峰值為0~5V可調，輸出信號頻率為200Hz ~ 2KHz可調。
2. 函數信號發生器的設計方案
（1）方波發生器

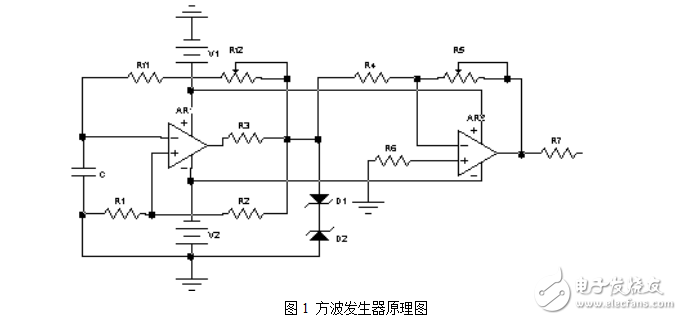

在方波信號發生器電路的基礎上增加了一級放大器，目的是為了實現輸出電壓可調和輸出阻抗為50Ω。
