PCB 布線原則
連線精簡原則
連線要精簡，盡可能短，盡量少拐彎，力求線條簡單明了，特別是在高頻回路中，當
然為了達到阻抗匹配而需要進行特殊延長的線就例外了，例如蛇行走線等。
安全載流原則銅線的寬度應以自己所能承載的電流為基礎進行設計，銅線的載流能力取決于以下因
素：線寬、線厚（銅鉑厚度）、允許溫升等，下表給出了銅導線的寬度和導線面積以及導電電流的關系（軍品標準），可以根據這個基本的關系對導線寬度進行適當?shù)目紤]。

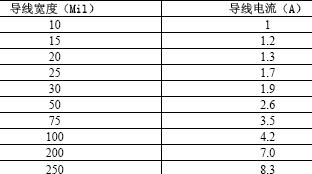

印制導線最大允許工作電流（導線厚50um，允許溫升10℃）
