球形光度計是用測量LED產品光通量和光效的一種高效快速的設備，涉及光通量測量的計量機構、產品檢測中心和企業質控部門，是目前用于LED光通量和光效檢測的最主要設備。如何合理使用球形光度計獲得準確的光通量值是測試人員普遍關心的問題。本文將嘗試討論球形光度計計量LED總光通量的關鍵技術要點。
1 球形光度計原理
球形光度計是利用積分球測量光源總光通量的光度計，基本結構見圖1。光源S放在積分球內（常見位置是球中心位置的4π測量方式，或者球壁附近的 2π測量方式），光探頭D在球壁上貼著探測孔。該孔在球壁上，并放置有漫射器。若探頭D是光度探頭，其輸出電流經I/V轉換成電壓，最后在讀數儀表R上顯示出來；若探頭D是光纖收集面，其采集光線后通過光纖連接光譜輻射計，根據測得的可見光區的光譜功率，利用光譜光視效率函數計算出總光通量。也存在兩者結合使用的情況，即同時使用光度探頭和光譜輻射計，利用光度探頭測量光通量，光譜輻射計測量光源的光譜功率分布。

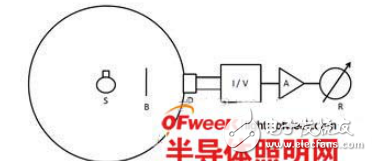

圖1a. 球形光度計（探測系統為光照度計）的結構示意圖
圖1b. 球形光度計（探測系統為光譜輻射計）的結構示意圖
