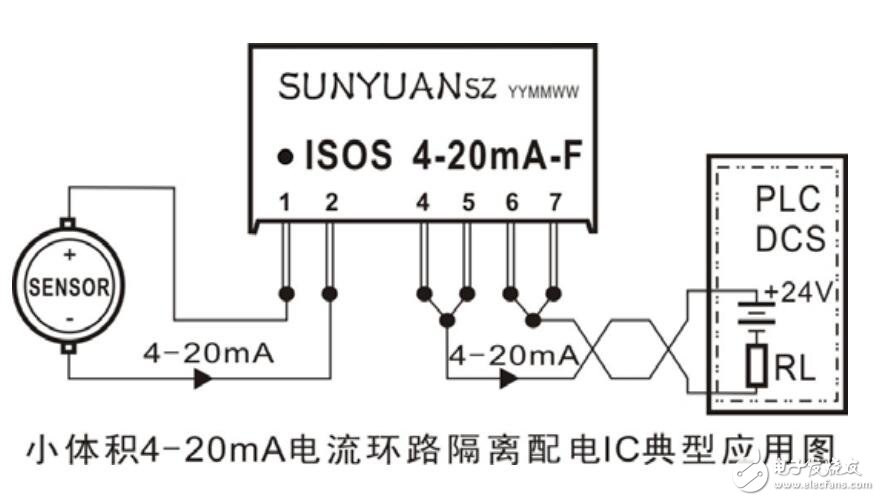

ISOS 4-20mA-F 采用順源科技獨有的電磁隔離耦合、高效能的回路竊電發明專利技術，內部包含電流信號調制解調電路、信號耦合隔離變換電路，和一個高效率的DC-DC升壓電路等。DC-DC升壓電路為兩線制無源型傳感器或PLC、DCS設備配電16V~21.5VDC，方便了一些無源型傳感器的信號測量、遠傳、隔離等功能，滿足用戶現場無需外接輔助電源而實現信號遠距離、無失真?zhèn)鬏數男枰Ｔ?a target='_blank' class='arckwlink_none'>IC輸出是針對24VDC和取樣電阻（或稱負載電阻）相串聯的二二線制供電回路（現場防爆功能） 來設計的，同當前工業現場常用的模擬量輸入接口板（上位機）、PLC、DCS或其他儀表含有有源負載的模擬量輸入端口相匹配。內部的集成工藝及新技術隔離措施使器件能達到3KVDC絕緣電壓及工業級寬溫度、潮濕、震動的現場惡劣環境要求。
