雷達感應技術與多個雷達感應燈具安裝時燈具間隔的研究與介紹

2474220 2017-10-10 | rar | 0.22 MB | 次下載 | 免費

資料介紹

　　雷達感應燈具以其高靈敏度，安裝隱蔽性，越來越多地被應用到地下停車場，樓梯過道和衣柜等場所。照明微課堂的朋友應該還記得，我們曾經發過一篇文章《地下停車場照明設計|照明傻瓜書系列》，專門講了要做一個車庫照明項目可以參考的幾個設計實用tips。

　　由于雷達感應技術的特性，如果使用不當，會造成燈具感應功能的不正常，甚至不能使用。

　　通常情況，微波雷達感應LED燈具產品，驅動電路主動發射頻率均為5.8GHz的微波信號，當外界有移動物體時，依據多普勒效應（波在波源移向觀察者接近時接收頻率變高，而在波源遠離觀察者時接收頻率變低），信號反饋到發射裝置，觸發燈具改變狀態，從微亮到全亮。

　　但是，當多個雷達感應燈具一起安裝使用時，如果燈具相隔太近，則A燈具發出的雷達信號可能會被B燈具接收，造成B燈具其接收到的反饋信號不是自身反饋回來的信號，而是A燈具的發射信號，信號干擾的形式表現為相互疊加或相互沖減，因而導致雷達感應產品互相干擾。

　　干擾狀態下常見誤動作有：

　　常亮（裝置始終處于觸發狀態）

　　常暗（裝置無法觸發）

　　感應距離偏短

　　那么，在安裝多個雷達感應燈具時，燈具之間間隔多少合適呢？

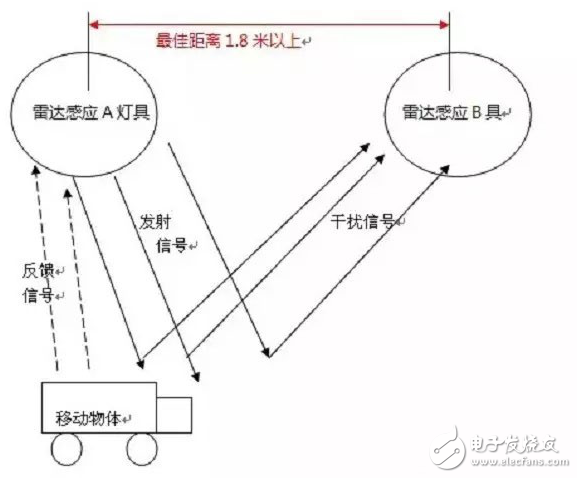

　　經過多次實踐測試，兩個燈具之間間隔保持1.8米以上，基本沒有干擾。如圖所示：
雷達感應技術與多個雷達感應燈具安裝時燈具間隔的研究與介紹
