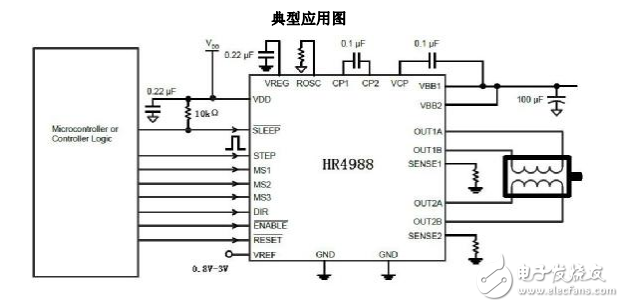

HR4988是一種便于使用的內部集成了譯碼器的微特步進電機驅動器。其設計為能使雙極步進電機以全、半、 1/4、1/8、1/16、1/32、1/64和1/128步進模式工作。步進模式由邏輯輸入MSx選擇。輸出驅動能力達到35V和 ±2A。HR4988包含一個工作在慢衰或混合衰減模式的固定關閉時間的電流調節器。譯碼器是HR4988易于實施的關鍵。通過STEP簡單的輸入一個脈沖就可以使電機完成一次步進，省去了相序表，高頻控制線及復雜的編程接口。這使其更適于在沒有復雜的微處理器或微處理器負擔過重的場合。在步進操作期間，HR4988的內部電路可以自動的控制其PWM操作工作在快、慢及混合衰減模式。在混合衰減模式下，器件初始經過一段時間的快衰減后，將切換至慢衰減模式直至固定關閉時間結束。混合衰減模式控制不但降低了電機工作時產生的噪聲，還增加了步進的準確性，同時減小了系統的功耗。內部的同步整流控制電路改善了PWM操作時的功耗。內部保護電路包括：帶遲滯額過熱保護、欠壓鎖定及過流保護。不需要特別的上電時序。 HR4988目前提供兩種貼片封裝：一是帶有裸露焊盤的QFN-28封裝，能有效改善散熱性能，且是無鉛產品，引腳框采用100％無錫電鍍
