傳感器的串行查找表節省空間和提高精度

　　模擬傳感器和傳感器能很好地把真實世界的物理?xiàng)l件轉換成一個電子信號，我們可以測量和使用它。此外，雖然有許多低成本的溫度、壓力、光水平傳感器、加速度計和磁傳感器是一致的和可靠的，但不幸的是，它們的響應不是線性的。在大多數的測量系統的主要誤差是傳感器的偏移、增益和非線性的，因?yàn)檫@個原因，傳感器線性化的過程是一個嵌入式測試系統設計的關鍵一步。

　　更昂貴的傳感器系統集成電路正確的偏移量，最大限度的范圍內，并將傳感器響應。然而，當成本和空間是一個敏感的問題時，工程師可以通過設計我們自己的糾正措施獲得與高價系統相同的好處。

　　本文探討了非易失性串行存儲器的使用查找校正和線性模擬信息來自低成本傳感器表。它著眼于尋址方案、體系結構實現、協議、開銷和無縫獲取有效傳感器信息的軟件架構。

　　How it’s done

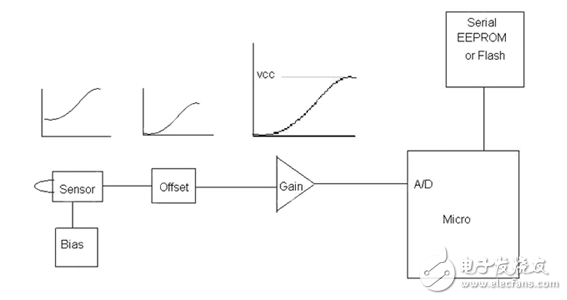

　　Systems using transducers such as force， temperature， and magnetic field can benefit greatly by a well-characterized look up table. The process is simple. Using analog front-end stages， the sensor is biased to be brought into usable range for the embedded controller’s A/D stage （Fig. 1）。 This can include filtering， voltage offsets， and gain stages， which maximize the usable dynamic range of the A/D.
