10G以太網多模光纖詳述

2017-10-24 | rar | 0.1 MB | 次下載 | 免費

資料介紹

  本文由10G以太網的要求,介紹了新的激光優化多模光纖的性能特征。以及長飛光纖光纜有限公司憑借PCVD (Plasma-activated Chemical Vapor Deposition)工藝的優勢,所開發的符合10G以太網傳輸標準的激光優化多模光纖―超貝光纖。

  1、10G以太網多模光纖

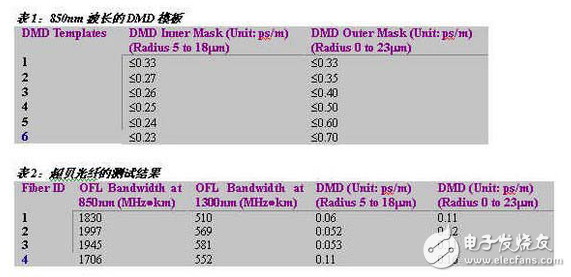

  10G以太網使用LD(Laser Diode)作為光源和多模光纖為傳輸媒介。為了在850nm波長窗口在多模光纖上達到300米以上的傳輸距離,標準TIA/EIA-455-203[3]和TIA/EIA-492AAAC[4]分別對注入條件和光纖的性能進行了定義。其中要求入纖光功率分布符合FOTP-203標準。標準TIA/EIA-492AAAC規定了850nm波長激光優化的50/125mm梯度折射率多模光纖的具體指標。對光纖帶寬的要求為:在滿注入OFL(Over-Filled Launch)條件下(TIA/EIA-455-204)[5],850nm的OFL帶寬大于等于1500MHz·km,1300nm的OFL帶寬大于等于500MHz·km。同時對纖芯的差分模延遲DMD (Differential Mode Delay) 測試(TIA/EIA-455-220)必須在表1所給出的模板范圍內。

  多模光纖的滿注入OFL(Over-filled Launch)帶寬反映的是對光纖在LED光源環境下的帶寬性能指標,測試時,多模光纖的所有傳導模式均被激發[6]。而激光優化多模光纖的DMD測試必須遵從TIA/EIA-455-220[7]標準。該標準定義了DMD測試的整個過程,包括光源,定位裝置,接收系統以及測試程序。標準要求注入待測光纖的光斑必須是單模的,在850nm波長,其模場直徑約在5mm,而且對光脈沖的時域脈寬和譜寬也做了詳細的規定。總之,單模的,足夠短,以及窄譜寬的光脈沖是好的。同時對定位系統的精度,注入脈沖的耦合條件,以及接收系統的線性和響應也給出了各自的要求。需要專門的DMD測試裝置。

  根據IEEE802.3ae標準,當光源的功率分布符合TIA/EIA-455-203 標準,同時多模光纖的性能符合TIA/EIA-492AAAC標準時,在850nm波長,保證光纖的有效帶寬EBW(Effective Bandwidth)大于2000MHz·km,在10Gigabit的網絡系統中達到300米以上的傳輸距離。

  2、超貝光纖

  為什么在100Mbps時可以支持2000米的多模光纖,在1Gbps時只能支持550米?主要原因正是由于多模光纖的DMD現象。經過測試,我們發現,多模光纖在傳送光脈沖時,光脈沖在傳送過程中會發散展寬,當這種發散狀況嚴重到一定程度后,前后脈沖之間會相互疊加,使得接受端根本無法準確分辨每一個光脈沖信號,這種現象我們稱為DMD(Differential Mode Delay)。其主要原因在于:一、纖芯折射率分布的不完美。普通多模光纖由于預期使用于LED光源的網絡,在滿注入條件下,脈沖能量主要分布在中間模式群,高階模式群和低階模式群的影響相對不明顯。但在DMD測試中,在不同的入射位置,這些高階模式群和低階模式群的影響將導致光脈沖變形和分裂。二、光纖的中心凹陷。光纖的中心凹陷是指在纖芯中心的折射率明顯下降的現象。這種凹陷和光纖的制造過程有關。這種中心凹陷將極大地影響光纖的傳輸特性,降低光纖的性能。

10G以太網多模光纖詳述
