本文檔是 Z6300A 應用開發指南。將會從如下幾個方面來闡述，如何設計和應用 Z6300A 原理圖和 PCB
版圖，以達到最佳的射頻性能。
通常，在設計射頻匹配網絡時，需要兼顧幾個方面：端口的阻抗匹配必須一致，插入損耗盡可能小，帶外
衰減盡可能大，PA 功率與效率盡可能高，元件個數盡可能少。
針對 Z6300A 射頻匹配網絡設計，我們提供 Direct Tie 和 Switch Type 兩種匹配方法。
直連（Direct Tie ）匹配電路設計
直連（Direct Tie）匹配電路無需 RF 開關，TX 和 RX 通路阻抗變換后直連到天線。此 Direct Tie 匹配優化
了電路結構，采用較少的元器件，既可滿足 CE/FCC 規范，又實現高接收靈敏度，高效率和大功率輸出。

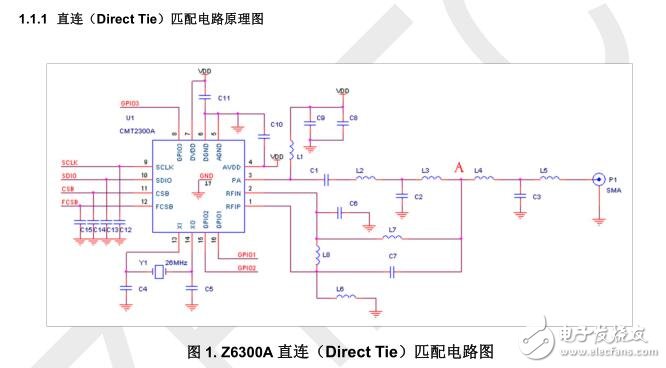

直連（Direct Tie ）匹配電路原理圖：
