? ? ? ? 1 引 言

　　UART 即通用異步收發器，他廣泛使用串行數據傳輸協議。UART 功能包括微處理器接口、用于數據傳輸的緩沖器（Buffer）、幀產生、奇偶校驗、并串轉換，用于數據接收的緩沖器、幀產生、奇偶校驗、串并轉換等。UART的特點是一個字符接一個字符傳輸，并且傳送一個字符總是以起始位開始，以停止位結束，字符之間沒有固定的時間間隔要求。每一個字符的前面都有一位起始位（低電平，邏輯值0） ， 字符本身由5~ 8 位數據位組成，接著字符后面是一位校驗位，最后是停止位（1 位，或1 位半，或2位） ， 停止位后面是不定長度的空閑位。停止位和空閑位都規定高電平（邏輯值1） ， 這樣可以保證起始位開始處有一個下降沿。在一般的使用中往往不需要使用完整的UART功能，比如對于多串口的設備或需要加密通訊的場合使用UART 就不是最合適的。如果設計上用到FPGA ？CPLD器件，那么就可以將所需要的UART 功能集成到FPGA內部，從而使整個設計更加緊湊、穩定、可靠。分析UART的結構，UART 主要由數據總線接口、控制邏輯和狀態接口、波特率發生器、發送和接收等部分組成。在本設計中，固定數據幀格式為： 開始位（1 b 低電平）、8 位數據位、偶校驗、停止位（1 b 高電平） ， 波特率可調。

　　2 波特率發生模塊

　　設計的UART 的接收和發送按照相同的波特率進行，波特率可以通過接口模塊的總線接口進行設置。

　　UART 收發的每一個數據寬度都是波特率發生器輸出的時鐘周期的16 倍，即假定當前按照9 600 b？s 進行收發，那么波特率發生器的輸出時鐘頻率應該為9 600×16 Hz.

　　假定提供的外部時鐘為116MHz， 可以很簡單地通過總線寫入不同的數值到波特率發生器保持寄存器，然后用計數器的方式生成所需要的各種波特率，即分頻器。計算公式為： 1 600 000？（16×所期望的波特率） - 1， 如果希望輸出10 000 Hz 的波特率，可以得出從總線寫入的數值為1 600 000？（16×10 000） - 1= 9 （09H）。

　　3 發送模塊

　　根據UART 協議的描述，發送邏輯流程如圖1 所示。

　　發送數據由接口模塊控制，接口模塊給出w rn 信號，發送器根據此信號將并行數據鎖存，并通過發送保持寄存器和發送移位寄存器發送并行數據。由計數器no_ bs_sent 控制狀態的轉移，即數據的發送，計數值為1 時，數據從發送保持寄存器傳送到發送移位寄存器，計數值為2時，發送開始位（1 b 低電平） ， 計數值為3~ 10， 發送8 位數據，計數器為11， 發送校驗位，計數值為12， 發送1 位停止位，計數器隨后清零。發送時鐘是根據數據傳輸的波特率產生的，16 倍于波特率發生器產生的時鐘。

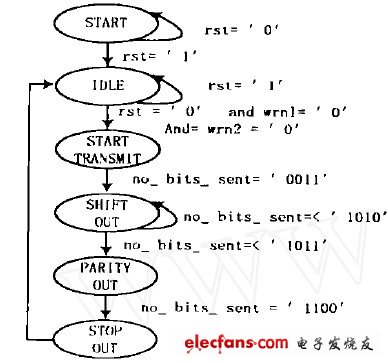

　　圖1 發送邏輯的流程

　　發送模塊信號：

　　rst （輸入） ： 復位端口， 低電平有效；

　　w rn （輸入） ： 寫控制信號；

　　din ［ 0： 7 ］ （輸入） ： 并行數據輸入信號；

　　clk16x （輸入） ： 外部時鐘信號；

　　tbre （輸出） ： 發送保持寄存器空信號， 高電平有效；

　　t sre （輸出） ： 發送移位寄存器空信號， 高電平有效；

　　sdo （輸出） ： 串行數據輸出信號。

　　用VHDL 語言編寫代碼，使用Xinlinx 的ISE511 進行邏輯綜合，運用Modelsim 7.2 做時序仿真，其結果如圖2所示。

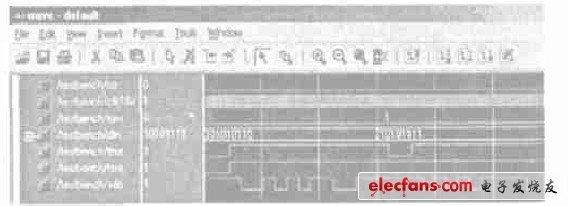

　　圖2 發送模塊時序仿真波形圖
