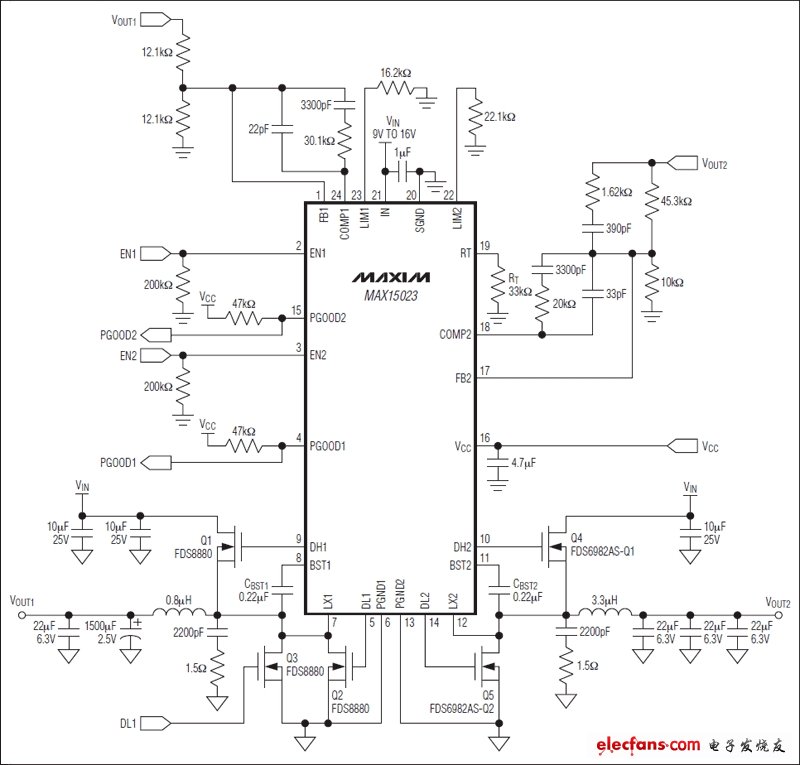

MAX15023雙通道同步降壓控制器

2011年03月23日 10:18 maxim 作者:秩名 用戶評論(
關鍵字:MAX15023(1)

  MAX15023雙通道同步降壓控制器的工作電壓為5.5V至28V或5V ±10%,可生成兩路獨立的輸出電壓。每路輸出電壓的調節范圍為輸入電壓的85%至0.6V,并支持12A或更大的負載電流。器件工作在180°錯相模式,有助于減小輸入電壓紋波和總的RMS輸入紋波電流。

  MAX15023可通過外部電阻在200kHz至1MHz范圍內調節開關頻率。MAX15023的自適應同步整流無需外部續流肖特基二極管。該器件用外部低邊MOSFET的導通電阻作為電流檢測元件,無需電流檢測電阻。這樣可以在無需外部電阻的情況下,保護DC-DC電路,使其在輸出過載或輸出短路故障下不會損壞。打嗝式限流降低了短路功耗。MAX15023包括兩個獨立的電源就緒輸出和兩個獨立的具有精確開/關門限的使能輸入,用于電源監測和電源排序。

  其它保護功能包括逐周期、低邊、峰值限流及熱關斷。當器件從輸出吸收電流時,逐周期、低邊、峰值限流功能可防止反向電感電流超過臨界值。MAX15023還允許預偏置啟動不會造成輸出放電,并具有自適應內部數字軟啟動。這一新的專有功能可以使外部大輸出電容在啟動時單調充電,并在打嗝式短路保護期間實現良好的峰值電感電流控制。

  MAX15023采用節省空間且散熱性能良好的4mm x 4mm、24引腳TQFN-EP封裝。工作在-40°C至+85°C擴展級溫度范圍。

  關鍵特性

  5.5V至28V或5V ±10%輸入電壓范圍

  0.6V至(0.85 x VIN)可調輸出

  200kHz至1MHz可調開關頻率

  保證單調啟動至預偏置負載

  無損、逐周期、低邊、峰值限流具有可調節溫度補償門限

  具有逐周期、低邊、峰值限流保護

  專有的自適應內部數字軟啟動

  精度為±1%的電壓基準

  內置自舉二極管

  自適應同步整流無需外部續流肖特基二極管

  打嗝式短路保護及熱關斷

  電源就緒輸出及模擬使能輸入用于電源排序功能
