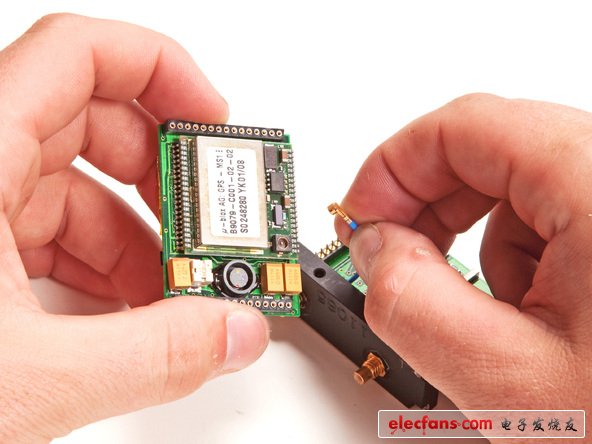

當我們拆開GPS電路板模塊后，可以更清楚的看到內部元器件構成的細節
該模塊有一個GPS信號處理器件—— µ-blox GPS-MS1，它可以算得上是現代電子鼻祖級的了

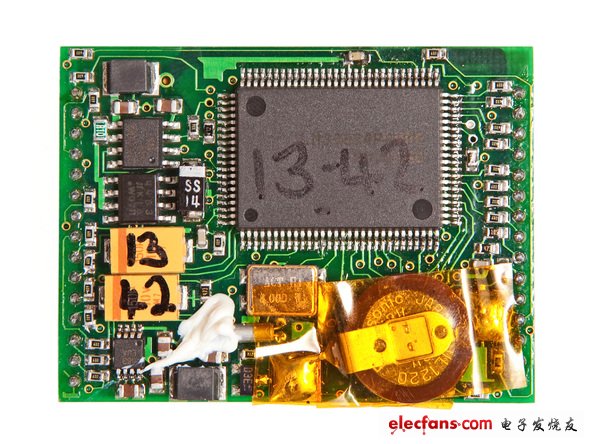

在該模塊的背面有一個備用電池用來驅動實時時鐘和維持GPS接收器的SRAM正常工作，以便于非常快速的連接到衛星進行通信，該動作被稱為“熱啟動”。

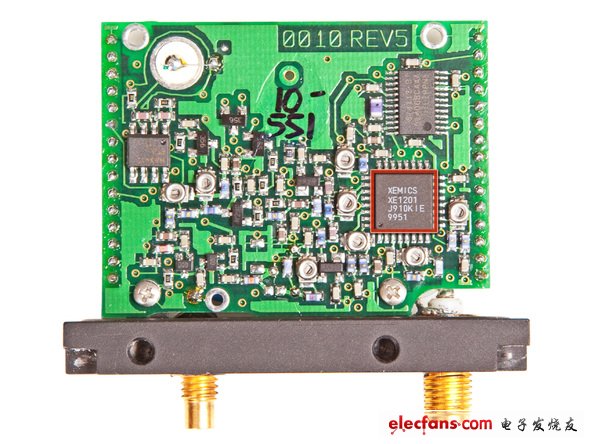

較大的模塊內置了跟蹤器的天線和RF
GPS電路板模塊 - 美國FBI秘密跟蹤器拆解：震撼的內部結構
