在電機和電子設計中經常需要對模擬信號進行隔離。模擬信號可以承載代表電壓、電流、溫度、壓力、位置和流量等物理世界的信息，這些模擬信號通常必須在具有較大電平差，或者模塊接地面間具有感應電氣噪聲的場合，由一個電路模塊傳送到另一個。這些常見的電路問題可能會影響數據的精確性、破壞測量系統，甚至于威脅到使用者的安全。

隔離放大器提供了一個可以解決這些問題的簡單且高性價比的方案。這個方案通過采用Sigma-Delta模數轉換器和光電耦合技術，在電氣隔離屏障后精確地重建輸入信號。采用微型化可自動插入封裝供貨，使用這些隔離放大器進行設計就如同將信號連接到輸入并取得隔離后輸出一樣簡單(參見圖1)。

?

?

圖1：隔離放大器在模擬信號隔離電路中的使用。

部分使用隔離放大器的應用包括模數轉換接口、熱電偶和轉換器等感應電路、病患監測設備、電機速度和位置測量電路、音頻和視頻放大器，以及電源供應器中的電壓反饋等。圖2顯示了隔離放大器應用在電機控制系統中作為電流傳感器的典型應用，基于這個電路，我們將討論幾個“應該和不應該”的做法，幫助大家利用隔離放大器輕松實現模擬信號隔離設計。

?

?

圖2：電機控制電路中使用的隔離放大器電流傳感器。

電源供電

應該為隔離放大器VDD1和VDD2提供獨立電源 在圖2的電路中，來自于高壓(或高電位)端的信號必須和低壓(低電位)端隔離，同樣的VDD1和VDD2電源也一樣需要隔離。在這個例子中，高電壓端電源VDD1可以由推動高電壓端功率晶體管的電源供應器取得，而在低電壓端，VDD2則可以連接到通常會和交流市電隔離的控制器電源。同樣的，GND1和GND2也應該各自獨立。

不應該忽略VDD1和VDD2的旁路電容 ACPL-C78X使用Sigma-Delta過采樣技術將模擬輸入信號轉換為可以通過光學屏障傳送的高速位流，在輸出端，這個位流再通過模擬濾波器過濾并重建輸入信號。需要旁路電容的主要原因在于隔離放大器中信號的高速數字特性。在印刷電路板上，旁路電容C1和C3必須盡可能地接近各自的隔離放大器引腳。

注應該意電源接腳上的電壓瞬變 電源連接線上過大的電壓瞬變可能造成電氣過載情況下器件的損壞，電源引腳上的浪涌也可能會觸發器件進入鎖定(latch-up)狀態。除了在電源引腳上連接旁路電容外，也可以通過其他方式來減輕電源上的噪聲和紋波，例如在穩壓器的輸入上串接一個電阻或電感，就可以和穩壓器的輸入旁路電容形成一個低通濾波器來減輕紋波。

連接輸入端

應該在輸入端加入RC抗混疊濾波器 在輸入端加入抗混疊濾波器，如圖2中由R2和C2所構成的RC低通濾波器，可以避免高頻噪聲混疊到較低頻率，造成輸入信號的干擾。RC低通濾波器也在可靠性上扮演了非常重要的角色，它可以有效減輕靜電放電和電氣過載時流經隔離放大器輸入電路的瞬變浪涌。

應該采用差動輸入模式以取得較佳共模噪聲抑制能力 在圖2中，ACPL-C78X采用了單端輸入方式連接。由于該隔離放大器擁有全差分式輸入結構，因此建議使用差分輸入連接方式，如圖3中的平衡輸入模式來取得較好的性能。兩根引腳上信號取樣時的開關動作所帶來的輸入電流會在濾波器電阻上取得平衡并且相互抵消，感應到其中任何一根引腳上的噪聲會通過電容C耦合到另一根而形成共模噪聲，隔離放大器對此共模噪聲加以抑制從而防止其對輸出信號造成干擾。RA和RB的典型值為22Ω，C則為10nF。

?

?

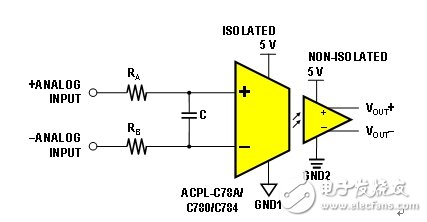

圖3：經過簡化的差分輸入連接。

在高噪聲應用中使用隔離放大器應該注意閂鎖效應 CMOS器件的閂鎖效應風險必須要仔細考慮，特別是直接連接到易受經常出現瞬變噪聲影響的信號源時。ACPL-C78X的模擬輸入結構在設計上考慮了經常發生在高噪聲應用環境，例如電機驅動設備和其他電源逆變系統中的瞬變和浪涌，其它可能在輸入上造成電壓瞬變的場合包括短路和過載。ACPL-C78X經過-2V到6V的直流電壓測試，加上高達-6V的瞬變電壓兩秒鐘，并未發生閂鎖反應或器件受損的情況[1]。
