　　數字掃頻儀在現代電子教學實驗和工業測量中應用廣泛，它是一種專門用于測量電子設備中某些電路頻率特性的專用儀器。目前，國內已經出現了一些數字頻率特性測試儀，通過對市面上現有的主要產品進行使用、測試和研究，發現多數儀器的輸出衰減步進值僅能達到1dB，還有一些儀器輸入部分沒有衰減電路，沒有輸入衰減電路的儀器在測試較大增益的放大電路時存在明顯的缺陷。針對以上這些問題，本文提出了數字掃頻儀中衰減電路的設計方法，給出了電路原理圖以及計算公式，并驗證了方案的有效性和正確性。

　　1 衰減網絡的作用

　　由于不同被測網絡對其輸入信號的功率要求不同，因此利用輸出衰減電路可對測試儀輸出信號功率進行調節。而為防止被測網絡輸出信號過大而導致測試儀過載，則需用輸入衰減電路對被測信號進行衰減。儀器中的衰減電路還可起到隔離作用，從而減小被測網絡與儀器信號源、被測網絡與幅度相位檢測電路之間的相互影響。

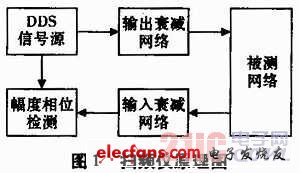

　　掃頻儀的原理圖如圖1所示。DDS掃頻信號源產生的掃頻信號一路送到幅度相位檢測電路作為參考基準，另一路送到輸出衰減網絡。輸出衰減網絡可使掃頻信號的幅度按0.1 dB步進進行衰減。輸出信號經過被測網絡，送到測試儀的輸入衰減網絡，使得被測信號符合幅度相位檢測電路的輸入要求。幅度相位檢測電路對被測網絡的輸入、輸出信號進行模擬鑒相和檢波，然后將所得到的關于被測網絡頻率特性的模擬量經ADC采樣轉換為數字量。最后，CPU處理幅度相位檢測電路中的數據時，還需要把輸出衰減以及輸入衰減的特性計算在內。因此，衰減電路的性能與精度，直接影響整個頻率特性測試儀的測量精度，故衰減電路是在頻率特性測試儀中非常重要的一部分。

?

　　2 步進值為0.1 db的衰減網絡

　　采用阻抗匹配型衰減器是最常用的衰減方式，此類衰減器插入損耗低，不影響系統的頻率特性，且制作簡單，成本較低。但在實際應用中當衰減步進很小時，不容易找到符合要求的電阻。并且由于電阻阻值小，衰減電路精度受電阻阻值誤差的影響較大。因此，可采取壓控增益放大器實現小步進值的衰減，并與采用阻抗匹配網絡實現大步進值衰減的方式相結合。電路結構簡單、操作方便，且成本較低。
