概覽

　　LabVIEW2010包含數百個信號處理與分析函數，可以對您的測量數據進行更好的分析，利用LabVIEW2010的報表生成函數可以對分析結果進行總結和整理，從而能更好地呈現出來。

　　目錄

　　1.在線分析與報告

　　2.生成報表和保存數據

　　3.使用LabVIEW2010和DIAdem2010進行離線分析與報告

　　4.試用LabvIEW2010和DIAdem2010

　　在線分析與報告

　　在線分析與報告是一個術語，指在數據采集應用中集成數據處理或者報表生成功能。當您從一個函數采集數據，比如DAQ助手，您可以簡單地把數據連線至分析函數塊，采集的數據就會被分析。

　　圖1.使用LabVIEW的數據流編程，在線分析和報告與數據采集集成在一起。

　　LabVIEW2010包含數百個工程領域專用的分析與數學函數，這些函數都是LabVIEW內置的。表1總結了很多內置的分析函數。通過LabVIEW工具包和模塊可以找到特殊領域使用的分析函數。

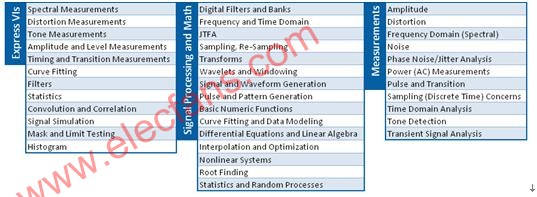

　　表1.LabVIEW數含上千個內置的工程領域專用分析函數。

　　LabVIEW2010對一些分析函數進行了改進，同時也增加了新的分析函數，這些函數主要用于高級信號濾波、波形生成和處理，從而進一步擴展了LabVIEW的在線分析能力。表2展示了LabVIEW2010中的一些新的或改進的分析函數。

　　表2.通過改進以及增加新的分析函數，LabVIEW2010進一步擴展了LabVIEW的在線分析能力。

　　MathScript節點

　　通過MathScript節點，您可以導入現有的.m文件至LabVIEW圖形化編程環境進行混合編程，在數據流編程模式下也可以利用基于文本的數學函數的優勢，這樣就可以重用已有的基于文本的數學函數。這個節點兼容實時系統，也就是說您可以將內嵌.m文件腳本的LabVIEW代碼無縫的部署到NI的實時硬件中，實現實時操作系統中的分析功能。

　　關于在LabVIEW中集成自定義.m文件的更多信息請訪問：使用LabVIEWMathScript實時模塊將文本架構的數學程序部署至實時硬件

　　DLL庫與.NET程序集

　　使用LabVIEW的調用庫函數節點，可以在您的LabVIEW代碼中調用共享庫，比如DLL(Windows)，或者Framework(MacOSX)。

　　您也可以使用LabVIEW的.NET構造器節點調用.NET程序集，然后調用.NET對象的類定義的方法和屬性，最后導入或者導出.NET對象的數據。

　　生成報表和保存數據

　　LabVIEW2010中的報表生成選板包含底層VI和若干ExpressVI，這些可以幫助您配置和創建包含VI文件或者數據采集和分析結果的報表。使用這些VI，在數據采集和分析的同時就可以生成文本或HTML類型的報表。您既可以保存報表至文件，也可以通過編程把報表發送到本地或網絡上的打印機。

　　如果您想創建更高級的在線報表，可以使用用于MicrosoftOffice的LabVIEW報表生成工具包，它擴展了在MicrosoftWord或Excel中編程創建報表的功能。

　　圖2.用于MicrosoftOffice的LabVIEW報表生成工具包可以讓您在MicrosoftWord或Excel中創建更高級的報表。

　　在LabVIEW2010中，您可以將表格、數組、波形圖表和波形圖中的數據輸出至軟件，比如NIDIAdem或者MicrosoftExcel。在將LabVIEW中的數據導出后(通過保存到文件或從波形圖表導出的方式)，您可以利用專業的后期處理軟件，比如DIAdem，對測量數據進行交互式的圖形化顯示，分析，或者創建、導入和導出所見即所得(WYSIWYG)的報表模版。

　　圖3.在LabVIEW2010中，您可以使用DIAdem的WYSIWYG報表編輯器手動或者編程導出圖形或圖表中的數據。

　　LabVIEW的函數可以將數據保存為各種格式，包括文本(txt)，逗號分隔值文件(CSV)，以及更靈活的高性能文件格式，比如技術數據管理流(TDMS)

　　使用LabVIEW2010和DIAdem2010進行離線分析與報告

　　對于數據采集和處理這個復雜應用來說，您也可以把它分成兩個簡單的部分，也就是數據采集部分和數據處理部分，在這種架構下，對其中一個部分進行改動或添加不會影響到另一部分。

　　圖4.離線處理將數據采集與分析報告分離開，這種方法更加模塊化，也更容易擴展。

　　使用離線分析報告方法，您可以方便地在團隊中進行分工，一個開發人員負責數據采集，另一個負責將采集的數據進行分析和報表生成。在一些情況下，尤其是在對測試流程進行評估時，您可能要把測量數據與原始數據進行對比，這時使用離線分析是很好的方法。而且，將數據采集與分析報告分離后，您可以使用其它的軟件工具進行交互式的離線分析，比如DIAdem。

　　在數據采集應用中，DIAdem作為專業的后期處理軟件，是LabVIEW2010工具鏈的自然延伸。使用DIAdem軟件可以處理大量的原始測量數據，從而大大地減少從數據收集階段到最終做出分析決定的時間。

　　使用NIDataFinder在DIAdem或LabVIEW中查找和加載數據

　　DIAdem中包括一項叫做NIDataFinder的技術，它可以自動的搜索本地計算機，并將存儲在測量文件中的說明信息進行索引，通過LabVIEWDataFinder工具包可以在LabVIEW中使用這項技術。您也可以使用DataPlugins對NIDataFinder進行配置，使其對任意自定義數據文件格式中的說明信息進行解析，從而在LabVIEW或DIAdem中加載文件中的信息。

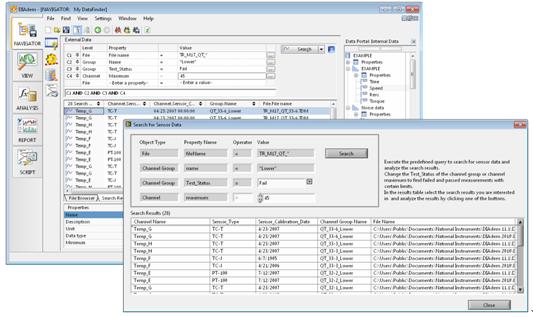

　　圖5.NIDataFinder可以與DIAdem和LabVIEW無縫結合，幫助您構建查詢，從而快速定位您的數據。

　　在數據分析中使用DIAdem

　　和LabVIEW一樣，DIAdem包含數百個分析工具，可用于常見的工程應用，包括統計分析、直方圖運算、常見數學應用、曲線擬合、信號處理與過濾、三維運算和矩陣運算。每一個分析函數都是基于配置的，也就是您可以使用配置對話框選擇對應的運算參數，甚至可以在實際運算前對結果進行預覽。使用DIAdem進行復雜的分析不需要編程。

　　圖6.DIAdem包含數百個分析函數，不需要編程就可以配置和執行。

　　在DIAdem中創建專業的報表和模版

　　在分析完測量數據后，為了能把結果共享給同事、供應商或者顧客，您往往需要創建專業的報表。在DIAdem中，您可以用WYSIWYG編輯器創建可重復使用的報表模版，然后將報表輸出至HTML、PDF、PowerPoint、打印機，以及所有常見格式的圖片中。
