“無人”時代？

6月6日，杭州的一家華潤萬家Vango便利店和北京的一家全時便利店“切換”成了無人模式，顧客買完東西后自助結賬，是不是付錢以及付多少錢完全由顧客自己決定。即使顧客沒有結賬就離開，也不會有工作人員阻攔。

但是，短短一天后，這兩家便利店又恢復了舊有模式。這雖然令人遺憾，但便民利民的好東西，最后總能在現實生活中得以實現。也許你還沒聽說過， 隨著網絡技術、傳感器技術、信息技術的發展，與人們?nèi)粘Ｉ钕⑾⑾嚓P(guān)的用電領域，也悄然進入了“無人”時代。

目前，國內已經陸續有各電壓等級的智能變電站投入運行，智能變電站的建成投運大幅度提升設備智能化水平和設備運行可靠性，實現變電站無人值班和設備操作的自動化，提高資源使用和生產管理效率，使運行更加經濟、節能和環保。

SCD文件

變電站“無人”了，輸電、配電等的可靠安全，千百萬用戶的正常用電，又要如何保證呢？這過程中，離不開一個配置文件。

這個文件我們稱為SCD（Substation Configuration Description）文件，即全站系統配置文件。該文件全站唯一，是利用SCL語言描述變電站設備對象模型后生產的文件，用于在不同產商的配置工具之間交換配置信息。通過一系列配置文件的傳遞，不同產商的智能設備就可以知道與對方通信所需要的數據信息，從而實現通信雙方配置信息的交換。簡單地說，SCD文件描述了如圖1所示的變電站結構，即全站所有IED（智能電子設備）的實例配置和通信參數信息、IED之間的聯系信息以及變電站一次系統結構等。

因此說，SCD文件是基于IEC61850標準的數字化變電站系統功能實現的基礎。

圖1? 數字化變電站結構

完整的SCD文件包括五個部分，即

如圖2所示。 部分包含配置文件的版本信息和修訂信息、文件書寫工具標識以及名稱映射信息；部分包含變電站的功能結構、主元件和電氣連接以及相應的功能節點；

部分定義了通信子網中IED接入點的相關通信信息，包括設備的網絡地址和各層物理地址；

部分描述了IED的配置情況，包括邏輯設備、邏輯節點、數據對象、數據屬性實例和所具備的通信服務能力（如MMS服務、GOOSE服務、采樣值SV服務等）；

部分是可實例化的數據類型模板。

圖2? SCD文件的一般結構

DT6000系列的SCL工具

在工程實施中，配置文件要在不同產商的配置工具之間交換配置信息，經歷系統集成商統一組態、裝置制造商導出、下載到裝置等多個過程。由于各種人為因素有可能出現各種錯誤，再加上配置文件語法復雜，信息量大，因此很容易出現一系列的合法性和規范性問題。

為了方便SCD文件的閱讀分析，以及對IED的測試，周立功致遠電子的DT6000系列提供了多種SCL文件工具。

SCL分析

“SCL分析”功能可以分析SCL文件中各IED的SV、GOOSE發送接收配置，可選擇某一IED，圖形化顯示各IED間的連接關系，并可查看該IED中SV、GOOSE發送接收的控制塊的詳細配置（包括控制塊基本參數，通道列表，以及各通道與其他IED的虛端子連接等信息），如圖3所示。

圖3? 圖形化顯示IED連線

IED速配

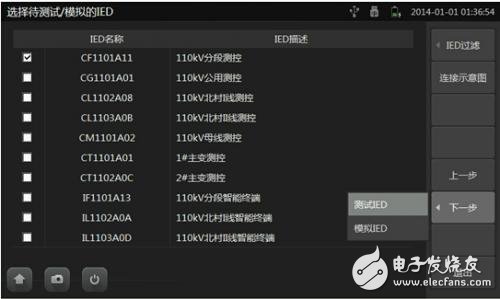

“IED速配”，是一個能根據SCL文件中的IED通信配置，快速完成DT6000系列測試儀的SV、GOOSE發送接收配置的向?qū)АＨ鐖D4所示，可選擇SCL文件中的某一個IED，根據測試或模擬IED的需求快速地完成不同的配置。

圖4? IED快速配置向?qū)?/p>

SCL對比

如圖5所示，“SCL對比”功能可以分析兩個SCD文件的差異，以樹形列表方式直觀的顯示與統計SCD差異內容：IED差異、控制塊參數差異、通道定義差異、虛端子映射差異等，方便用戶及時了解SCD配置更新情況。

圖5? SCL文件對比
