PHX-系列可編程開關直流電源，全系列包含16個主要機種，電壓及電流涵蓋從30V/200A 到 1000V/12A，其單機的輸出功率從6kW至12kW，為了滿足更多使用者高功率輸出的需求如：車用啟動馬達、電動車輛（EV）及混合動力車（HEV）用電池模組，PHX-系列 搭配同電壓的單機進行Master / Slave的控制，因應更高輸出功率的需求，PHX-系列機種提供10組并聯操作模式，因此本系列機種在并聯后的最大電流輸出范圍可達4000A（Example： PHX 30-400S（F）C的機種*10臺）。
PHX-系列可編程開關直流電源的設計是用來滿足當今在電源半導體元件或是電源行業所使用之零件在高速應用下對V-I 特性曲線測試的需求，如車用的啟動馬達、混合動力電池模組和功率半導體元件等，在半導體電路設計、電源模組設計及產品檢測經常需要使用快速斜率控制的電源供應器來驗證其電子零件特性，因此PHX-系列可編程開關直流電源，其內建可調上升或下降斜率，使用者可按產品各別的特性進行上升及下降斜的參數設定，以確保產品驗證的周期。由于綠能等應用的興起及日漸普級化，LED組合而成的產品應用非常廣泛，因應LED產品其電源導通瞬間所產生的突波，PHX-系列電源供應器的定電流（CC 優先）優先模式（此為選購件），可以讓使用者在測試時將電源供應器設定在強制定電流模式下動作，以抑制突波的產生。
該電源系列包括16個主要機種型號如下，涵蓋二個不同的輸出功率， 分別為6kW及12kW，使用者透過并聯操作時，可將機器的總體輸出功率提升至120kW（ 范例： PHX 30-400FC* 10 臺可提供120kW）
PHX-Series各機種電壓及電流配置圖
PHX 30-200S（F）C單通道 6kW / 30V / 200A
PHX 30-400S（F）C單通道12kW / 30V / 400A
PHX 60-100S（F）C 單通道 6kW / 60V / 100 A
PHX 60-200S（F）C 單通道12kW / 60V / 200A
PHX 500-12S（F）C 單通道 6kW / 500V / 12A
PHX 500-24S（F）C 單通道 12kW / 500V / 24A
PHX 1000-6S（F）C 單通道 6kW / 1000V / 6A
PHX 1000-12S（F）C單通道 12kW / 1000V / 12A
PHX 30-200S（F）D單通道 6kW / 30V / 200A
PHX 30-400S（F）D單通道12kW / 30V / 400A
PHX 60-100S（F）D 單通道 6kW / 60V / 100 A
PHX 60-200S（F）D 單通道12kW / 60V / 200A
PHX 500-12S（F）D 單通道 6kW / 500V / 12A
PHX 500-24S（F）D 單通道 12kW / 500V / 24A
PHX 1000-6S（F）D 單通道 6kW / 1000V / 6A
PHX 1000-12S（F）D單通道 12kW / 1000V / 12A
操作模式
? 定電壓及定電流模式
在定電壓（CV）模式下，電流限制必需設置，以確定其交越點，而在定電流（CC）模式下，電壓限制也必需設置，以確定其交越點。當電流超過了交越點，電源供應器的模式將會切換到定電流（CC）模式。對于這兩種定電流（CC）和定電壓（CV）模式，它有兩個可選擇的斜率：高速優先和斜率優先。高速優先將用該機種預設的轉換斜率來使設備動作，而斜率優先將運用使用者自訂的設置斜率來動作。
*機種名稱有”F“字樣才具斜率控制功能，此為選購功能
? 按鍵鎖功能
當機器內部的保護參數設定值被觸發時，機器的前面板將自動啟動面板鎖定功能，以避免待測物在測試的過程遭受到不必要的損壞。
*key lock 功能是否被啟動可從機器前面板的菜單進行相關參數的設定
? 序列& 延遲時間功能
經由主機（Master Unit）的Output On / Off trigger觸發信號隨即可以對從機（Slave Units）進行多臺延遲的同步控制，以符合使用者在多通道產品測試，因應不同輸出時序所必要的各種測試條件 。
*每個別單臺的延遲時間控制設定為00.00s~99.99s
? 可調內阻
此功能是運用于當電源供應器在定電壓操作模式下因負載電流的變化所產生的電壓降，這個功能是能夠形成接近化學鋰電池于放電狀態下之內部電阻或太陽能及燃料電池I/V特性的模擬
? 串/并聯功能
當PHX-系列電源供應器使用于并聯條件時其輸出總電流會因此提升，本機種提供最多可進行10臺的并聯功能，而使用于串聯條件時其總輸出的電壓將提高至原先單機額定輸出的二倍（最大值），本串聯的功能僅在輸出電壓條件在額定為500V 以下的機種方能適用。當使用并聯操作時，其必需要有主從的配置（Master主控及Slave 從機的設定），當主控與從機進行連線時，其所有的控制行為都需從主控端進行。
?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????? 串聯操作接線示意圖??????????????????????????????????????? ? ?? ? 并聯操作接線示意圖
?
? 可調斜率
PHX系列電源供應器提供定電壓或定電流斜率之選擇，PHX-系列電源供應器，斜率設定將區分為高速優先權設定及斜率優先權設定，當使用在高速優先設定時，其CV或CC的斜率將用該機種預設最快的斜率來使機器動作，反之如使用在斜率優先模式下，定電壓或定電流的上升及下降斜率將可以各別單獨被用戶自行設定。
*本功能僅提供在機種名稱有 “F”字樣
特點， 公司面對客戶的好處 ， 使用者面對客戶的好處
單機與單機之間具備主從功能
（Master / Slave control function）客戶可依照各生產產品的同時生產的數量及特征，進行擴增生產設備的需求更彈性的測試應用配置，可依產能狀況調整設備配置
定電流優先權模式（此為選購功能）當客戶在 CC 優先模式下， 進行LED等產品測試時可避免量測到不必要的浪涌電流當客戶在CC 優先模式下，進行LED產品測試時，可以避免因浪涌電流所導致待測物損壞的情形發生
序列及延遲時間設定功能在多臺控制的應用當客戶使用在多通道的待測體時，運用序列中的延遲功能，將多臺機器進行不同時序的控制通常大功率機種均無多通道的設計概念，此應用符合多通道產品的應用配置，無論單臺使用或多臺同時控制皆可彈性調度
前面板及后面板功能簡介
?

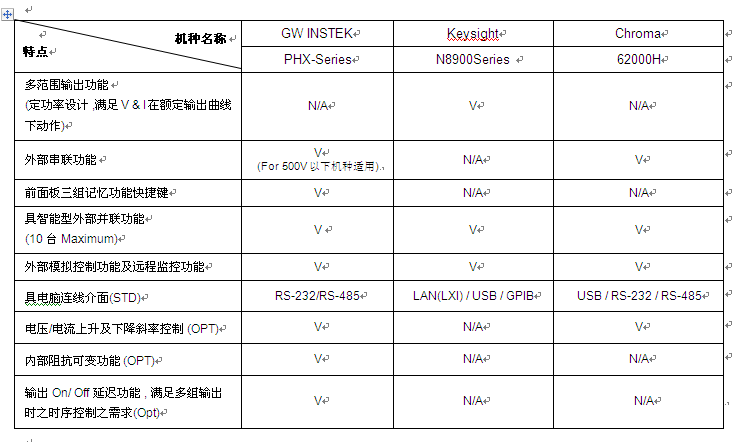

特點比較表
機種名稱
特點
主要市場
提供大功率產品的最終驗證：
1. 車用啟動馬達 （Starter Motor）
2. 電流感應器（Current Sensor）
3. 太陽能板（Solar Power）
4. 電容器（Capacitor）
5. 功率半導體元件（IGBT/ SiC）
6. 電動車（EV） 及 混合動力車 （HEV）用電池模組的生產測試
產品上市公告日
1. 經銷商公告（樣機下訂和出貨）日 – 2015年10月31日起
服務政策
1. 保修3年
2. 維修協助
服務手冊中之服務說明，將協助經銷商適當的維修故障的設備。如果有需要更換主板來修復故障設備，將由固緯電子提供主板更換服務，使維修工作能順利在經銷商處執行并完成。
3. 固緯電子將持續透過網站提供售后服務。PHX-系列最新版本之服務手冊和市場推廣工具，將會被公布于固緯網站 http://www.gwinstek.com.cn 的經銷商專區。
產品訂購資訊
PHX 30-200S（F）C （0~30V / 0~200A / 6kW） 可編程開關直流電源（單通道） ; 180Vac~240Vac， 3 相輸入
PHX 30-400S（F）C （0~30V / 0~400A / 12kW） 可編程開關直流電源（單通道）; 180Vac~240Vac， 3相輸入
PHX 60-100S（F）C （0~60V / 0~100A / 6kW） 可編程開關直流電源（單通道）; 180Vac~240Vac， 3相輸入
PHX 60-200S（F）C （0~60V / 0~200A / 12kW） 可編程開關直流電源（單通道）; 180Vac~240Vac， 3相輸入
PHX 500-12S（F）C （0~500V / 0~12A / 6kW） 可編程開關直流電源（單通道）; 180Vac~240Vac， 3相輸入
PHX 500-24S（F）C （0~500V / 0~24A / 12kW） 可編程開關直流電源（單通道）; 180Vac~240Vac， 3相輸入
PHX 1000-6S（F）C （0~1000V / 0~6A / 6kW） 可編程開關直流電源（單通道）; 180Vac~240Vac， 3相輸入
PHX 1000-12S（F）C （0~1000V / 0~12A / 12kW） 可編程開關直流電源（單通道）; 180Vac~240Vac， 3相輸入
PHX 30-200S（F）D （0~30V / 0~200A / 6kW） 可編程開關直流電源（單通道） ; 342Vac~440Vac， 3相輸入
PHX 30-400S（F）D （0~30V / 0~400A / 12kW） 可編程開關直流電源（單通道）; 342Vac~440Vac， 3相輸入
PHX 60-100S（F）D （0~60V / 0~100A / 6kW） 可編程開關直流電源（單通道）; 342Vac~440Vac， 3相輸入
PHX 60-200S（F）D （0~60V / 0~200A / 12kW） 可編程開關直流電源（單通道）; 342Vac~440Vac， 3相輸入
PHX 500-12S（F）D （0~500V / 0~12A / 6kW） 可編程開關直流電源（單通道）; 342Vac~440Vac， 3相輸入
PHX 500-24S（F）D （0~500V / 0~24A / 12kW） 可編程開關直流電源（單通道）; 342Vac~440Vac， 3相輸入
PHX 1000-6S（F）D （0~1000V / 0~6A / 6kW） 可編程開關直流電源（單通道）; 342Vac~440Vac， 3相輸入
PHX 1000-12S（F）D （0~1000V / 0~12A / 12kW） 可編程開關直流電源（單通道）; 342Vac~440Vac， 3相輸入
配件
使用手冊 （CD） x 1
快速指南 x 1
選購配件
PHX-003
PHX-004
產品規格表
?
