如何自定義CAD的填充圖案
同線型一樣，CAD中的填充圖案都是以圖案文件（也稱為圖案庫）的形式保存的，其類型是以“.pat”為擴展名的純文本文件。可以在CAD中加載已有的圖案文件，并從中選擇所需的填充圖案；也可以修改圖案文件或創建一個新的圖案文件。
1. 填充圖案定義格式
與線型定義類似，填充圖案的定義由標題行和模式行兩部分組成。
(1)????? 標題行：由填充圖案名稱和填充圖案描述組成，標題行以“*”為開始標記，填充圖案名稱和描述由逗號分開，其格式為：
*pattern-name [, description]（“填充圖案名稱[，填充圖案描述]）
(2)????? 模式行：由圖案直線定義和填充線的控制信息組成，一個填充圖案中可以定義多種類型的圖案直線（CAD對圖案直線的數量沒有限制。），其格式為：
angle, x-origin, y-origin, delta-x, delta-y [, dash-1, dash-2, ...]
其中各項意義如下：
?angle：填充線圖案直線與水平方向的夾角。
?x-origin、y-origin：第一條圖案直線經過的坐標點。
?delta-x：相鄰的兩條圖案直線沿畫線方向上的偏移值。
?delta-y：相鄰的兩條圖案直線之間的偏移值。
?dash-1, dash-2, ...：圖案直線的規格說明，與上節中簡單線型的定義相同。

當用戶使用一個填充圖案，CAD首先生成一條通過由x-origin和y-origin指定點的圖案直線，然后根據偏移距離delta-x和delta-y來產生其余的圖案直線，生成具有無限平行直線的直線族，并使用所有選定的填充邊界對這些圖案直線進行裁剪。如果在填充圖案定義中包括多種類型的圖案直線，則CAD通過上述方式對每種圖案直線依次繪制，并疊加在一起產生較復雜的圖形。
例如：在CAD自帶的填充文件中對SQUARE圖案的定義如下：
*SQUARE,Small aligned squares
0, 0,0, 0,.125, .125,-.125
90, 0,0, 0,.125, .125,-.125
注意? 圖案定義文件的每一行最多可包含80個字符。CAD忽略空行和分號右邊的文字。
2、填充圖案的創建
由于填充圖案文件也是純文本格式的，因此用戶可以在CAD環境外使用任一文本編輯器直接打開或創建填充圖案文件，并對其內容進行補充和修改。
實例3? 創建“USER”填充圖案
(1)????? 使用Windows附件中的“記事本”程序創建一個新的文本文件。

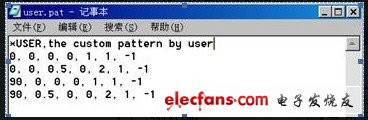

(2)????? 在該文件中添加如下內容，如圖所示。
*USER,the custom pattern by user
0, 0, 0, 0, 1, 1, -1
0, 0, 0.5, 0, 2, 1, -1
90, 0, 0, 0, 1, 1, -1
90, 0.5, 0, 0, 2, 1, -1

(3)????? 將該文件保存在CAD主文件夾的“patterns”子文件夾中，并命名為“user.pat”。

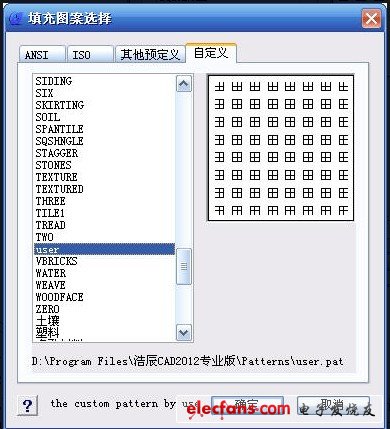

(4)????? 進入CAD 2007，打開“填充圖案”對話框，在“類型”下拉列表中選擇“（自定義）”項，對話框中將自動顯示出用戶定義的“USER”填充圖案的信息，如圖所示。

注意? CAD系統對用戶所創建的填充圖案文件有如下以下要求：
(1)????? 一個文件中僅含有一種填充圖案定義。
(2)????? 填充圖案名稱必須與文件名相同。
也可以將此填充圖案定義粘貼到CAD默認的填充文件后面，例如在記事本打開AutoCAD的acad.pat或浩辰CAD的icad.pat，將上面的定義粘貼到文件的最后面，也同樣可以在填充對話框中調用。

?

?
