通常，我們會在模型空中進行大部分的畫圖和設計工作時，會繪制二維或三維圖形。而布局空間通常用來排圖打印，布局空間提供了一張虛擬的紙張，可以通過視口將模型空間按一定比例大小拜訪到紙張上，當然也可以在布局空中繪圖，例如進行標注、插入圖框。一個布局空間通常只放置一個圖框，就相當于一張圖紙，但圖框中可以放置多個視口，這些視口可以大小不同、形狀不同、比例不同，這些都取決于出圖的需要，視口內顯示的是模型空間繪制圖形的全部或一部分。布局處于圖紙空間時，可以繪制三維模型，但無法調整視圖方向，當進入視口，也就是進入圖紙空間后，操作和模型空間完全相同，只是圖形被視口邊界進行了裁剪。
用更容易理解的話來說，圖紙空間可以理解為覆蓋在模型空間上的一層不透明的紙，需要從圖紙空間看模型空間的內容，必須進行開“視口”操作，也就是“開窗”。
??? 圖紙空間是一個二維空間，也就是在圖紙空間繪制的對象雖然也有Z坐標，但是三維操作的一些相關命令在圖紙空間不能使用，導致他所顯示的特性跟二維空間相似。CAD還提供了三維轉二維的命令：輪廓/視圖/圖形（Solprof/Soldview/Soldraw），可以在布局空間中利用視口及相關視圖將三維模型轉換為二維投影。圖紙空間主要的作用是用來出圖的，就是把我們在模型空間繪制的圖，在圖紙空間進行調整、排版，這個過程稱為“布局”是非常恰當的。
?? “視口”則是在圖紙空間這張“紙”上開的一個口子，這個口子的大小、形狀可以隨意使用（詳見視圖菜單下的視口項）。在視口里面對模型空間的圖形進行縮放（ZOOM）、平移（PAN）、改變坐標系（UCS）等的操作，可以理解為拿著這張開有窗口的“紙”放在眼前，然后離模型空間的對象遠或者近（等效ZOOM）、左右移動（等效PAN）、旋轉（等效UCS）等操作，更形象的說，就是這些操作是針對圖紙空間這張“紙”的，這就可以理解為什么在圖紙空間進行若干操作，但是對模型空間沒有影響的原因。如果不再希望改變布局，就需要“鎖定視口”。
?????? 熟練的使用圖紙空間，需要配合幾個方面的設置，也可能要改變自己以前繪圖以及出圖的習慣，不過我認為用這些去換來輕松的操作，是完全值得的。首先對在模型空間繪圖有以下幾個說明或者要求，如果做不到這幾條，圖紙空間對你來說依然是混亂的。
1、打印比例，打印時其他的設置基本適合各自的習慣即可，現在唯一要求不同的是要求按1：1打印或者1：1.02（就是縮小至98％）打印，這樣的好處很明顯，我們不需要進行繁瑣的比例換算工作，所有的比例問題在圖紙空間和標注樣式里面設置。最終同一個工作組的繪圖風格基本一致。
2、標準圖框，每個工程在進行之前，就應該作一個標準圖框供參與該項目的所有人員使用，以作到出圖風格的一致。如我們需要一個A3圖框，可在模型空間做好，并以毫米為單位。左下角的坐標為（0，0）為便于使用者插入圖框，應單獨存為一個DWG文件。
3、明確自己在模型空間繪圖所使用的單位，比如用毫米為單位，那么1米就要用1000個CAD單位，用厘米為單位，那么1米就要用100個CAD單位，需要說明的是，在CAD中設定的所謂的“繪圖單位”是沒有意義的，繪圖的單位應該是在使用者心中，這也是CAD靈活的一個方面，因為這樣在CAD中繪制一條長度為1的線段，可以代表任何一個單位長度。
4、最好嚴格按照1：1的方式繪圖，這樣不僅作圖時方便，以后修改也方便，重要的是在使用圖紙空間出圖時更加靈活方便。
5、標注樣式的設置
?????? 打開“標注樣式管理器”，在“樣式”列表中列出當前文檔中已經存在的標注樣式，一般在作圖中可能會用到1～2種樣式，最好把名稱改為自己常用的，比如“GZ40QH_120”表示國主40項目橋涵組比例尺為1：120。最好是在設置完一個標注樣式以后再以此樣式為基礎樣式新建其他的樣式，按照這種方法，“GZ40QH_120”與“GZ40QH_250”兩種標注樣式只有一個參數不同，就是“調整”標簽下的“使用全局比例”分別為12和25（前提是模型空間繪圖單位為“cm”），設置非常簡單。樣式設置好了以后，還可以給你的同事共享，他們就不需要進行繁瑣的設置工作了。
?????? 我們對“GZ40QH_120”進行修改，首先對諸如箭頭大小、超出尺寸線長度、文字高度等進行設置，原則是最終要打印成什么樣子就設置成什么樣子，比如最終打印出來箭頭大小為2.0mm，文字高為3.0mm，超出尺寸線1.5mm，那么在設置這些值時就設置成前面的數值，先不管它的放大系數。然后切換到“調整”標簽，選擇“標注特征比例”框架下的“使用全局比例”，在其后的文本框內輸入后面計算得到的全局比例（比如12或25）。這樣設置完以后，確定回到標注樣式管理器，將需要用的標注樣式置為當前，這樣在模型空間進行標注時，其大小就比較合適，在出圖時也不會出現混亂的圖幅了。這樣設置一個明顯的優點是在調整標注樣式時，我們基本上可以不管出圖比例是多少，直接將各項設置成最終出圖的效果，需要針對不同出圖比例調整的唯一一個參數就是全局比例。
6、在做完一副圖的大致輪廓，也就是在沒有進行大量的文字及尺寸標注之前就要按以下方法確定最終的出圖比例，也就是需要確定全局比例、自定義比例系數、模型空間文字大小（同時可以確定多義線的寬度）。
（1）圖的大致輪廓繪制好了以后，切換到圖紙空間（布局）

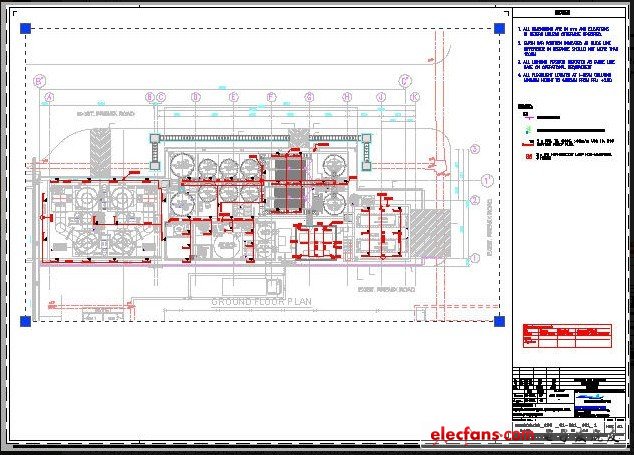

（2）插入標準圖框，使用MV（MVIEW）命令沿內邊框開視口，如下圖被選中的就是已創建的視口。
雙擊視口范圍以內或用MS命令從圖紙空間進入模型空間（請注意操作方法），使用縮放平移等手段使你需要打印的那部分顯示在圖框范圍內（通常我們在繪圖時就要考慮最終的出圖比例，從而合理設置圖中文字或設備圖塊的大小，否則最后可能出現打印出來文字過大或過小的情況）。
雙擊視口范圍以外或用PS命令從模型空間退回圖紙空間（也可以單擊底部狀態欄的模型/圖紙切按鈕）。先選擇視口，如果直接選不中的話，如下圖所示使用框選（從左往右框），如果視口和圖框的內框線重合的話，可能會選中框線。

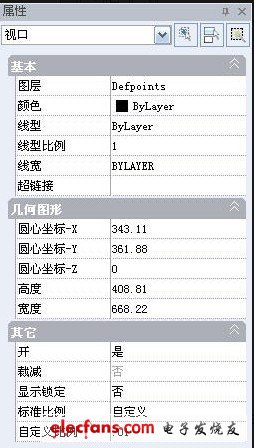

如果只選中了視口，屬性框將如下圖所示，如果框選了視口及其他對象，請在屬性框頂部的下拉框中選中“視口”，顯示視口屬性。

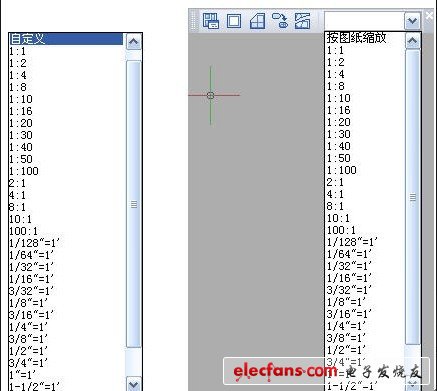

這時我們可以查看并修改視口的特性了，主要就是用來設定出圖的比例了，視口的比例也可以選中視口后在視口工具欄中修改。如圖。
?
在視口的屬性中我們需要關心的是兩個地方，一個使“顯示鎖定”，一個是“自定義比例”。
“顯示鎖定”用來將最終設置好比例的視口鎖定，就不會因誤操作導致重復調整視口了。
如何知道自定義比例呢，通常不同的行業和不同的專業都有一些規范，例如建筑圖紙通常是1:100比例，小區給排水會用1:200的比例，總之是1:1繪制的圖形按照一定比例縮放后，可以正好放到圖紙上，這個在繪圖前就應該確定好比例，因此在設置視口后選擇一個固定比例后，進入視口將圖形平移到合適位置，必要的時候需要拖動視口的夾點（角點）來改變視口的大小，此處就不再詳細介紹比例換算的方法了。如果在繪圖的時候確定了出圖比例，則在繪圖是需要適當調整文字高度和設備圖塊的比例，例如出圖比例為1:100，打印圖紙要求文字高度為3mm，如果按1:1繪圖，文字高度就應該設置成300，圖塊大小也要根據要求來設置插入時的比例。現在在CAD上有很多二次開發軟件，例如浩辰建筑軟件、浩辰機械軟件，在繪圖時可以設置好出圖比例，軟件將自動調整文字高度和圖塊插入比例。
至此，布局的基本操作已經完成，再介紹一些實用的技巧。
一、在同一張圖紙上需要用到兩種以上的比例出圖.
?????? 這個問題其實就是需要用到兩套標注樣式和兩個視口，對應圖形部分的文字高度需要分別設置，用于1：600的圖形部分字高為180，標注樣式用GZ40QH-600，用于1：120的圖形部分字高為36，標注樣式用GZ40QH-120。
說明性的文字直接寫到圖紙空間即可，字高也不用換算了。
二、如何不打印視口邊界

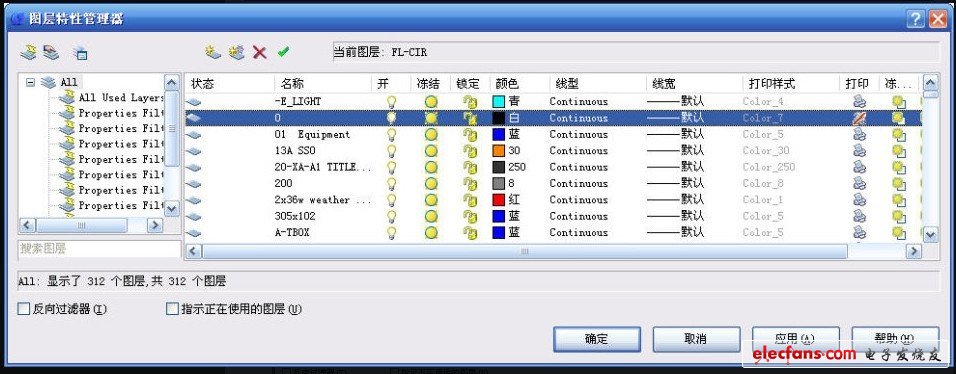

如果一張圖中有多個視口，打印時視口線也會打印出來，解決的辦法是把這部分視口放置在“DefPoints”圖層中，無論是在AutoCAD或浩辰CAD中，這個圖層中的對象是不會被打印出來的。看下圖，如果其他某個圖層中的東西也不想打印出來，在圖層管理器中點擊對應圖層后面的那個打印機，讓他出現紅“×”或斜杠，這個圖層上的所有圖形將不會打印出來。
三、虛線打印為實線
再有，有時在模型空間設置的線型為虛線，在圖紙空間顯示的卻為實線，這是線形比例問題，首先你要從圖紙空間進入模型空間，試試用“RE”命令刷新一下，如果還沒有正常，就選擇那條虛線（當然也可以是點畫線），根據視口比例調整它的“線型比例”，有時一次調整不好，就需要多調整幾次，達到要求為止。
如果“線型比例”過大過小在模型空間都會顯示不出線型來，所以建議虛線要用一種或兩種顏色來區分。
四、頁面設置
當進入布局空間插入圖框后會發現圖框和布局空間中的圖紙背景不匹配，這是需要啟動打印，框選圖框，選好打印機，設置好出圖比例后點“應用到布局”，圖紙背景才會跟圖框匹配。如果每個布局都設置好了頁面設置，可以利用“發布”功能進行批量打印，不過這要求一個布局里面只有一張圖，并且這張圖的打印設置已經設置完成。
如果這次的打印設置要與上次打印設置基本一樣，直接選<上一次打印>即可完成大部分設置工作，你唯一要做的就是點擊“窗口”選擇打印范圍，然后確定，最后預覽一下，可以到所有工作完成以后，再打印出你的成果。
五、設置多邊形和圓形視口
在有些圖紙中需要創建不規則形狀的視口，例如局部大樣圖，此時可以先用多段線（Pline）繪制好封閉的視口形狀，然后運行新建視口：vports命令，選擇選項：O(對象)，選擇繪制好的多段線，就可以創建不規則的視口。當然也可以利用新建視口的多邊形（P）選項直接繪制多邊形窗口。
希望這些能夠幫助大家。
?
?
?
?
?
