2017年3月10日，中國NB-IoT產業聯盟攜手華為在上海世紀皇冠假日酒店舉辦NB-IoT熱點技術研討會，在NB-IoT網絡開始大規模部署的階段，適合于各種物聯網垂直應用領域的終端就擺在了重要的時間窗口，由于大家更多的是關注芯片的設計、模塊的應用、軟件平臺的對接等等，而在天線效能、電池選型方面缺乏專業的積累。在業內人士的強烈訴求下，華為促成聯盟組織了此次熱點技術研討會，來自于天線、電池、芯片、模塊、水表、氣表、地磁、可穿戴、各種終端等100多家企業代表積極參與討論和交流。針對天線和電池方面的關注度遠遠超出了大家的預期，大家寄希望如何縮短終端產品的研發周期，降低部署過程中潛在的風險，在早期階段就讓天線和電池廠家介入，共同降低大家的選擇困難癥。

華為公司蜂窩物聯網產品線副總經理刁志峰博士與會分析了NB-IoT技術的優勢、應用場景和發展趨勢，NB-IoT已經是全球產業鏈共同的發展趨勢，華為公司一直致力于國際標準的推進、開放實驗室的搭建、生態鏈的維護和支撐等，目的是促進生成一個合作共贏的生態鏈。移遠通信市場總監孫延明先生給大家闡述了模塊在設計過程中如何關注天線和電池的關鍵點，上海聯通物聯網中心總經理黃璿女士NB-IoT網絡和聯合實驗室行動計劃，星河亮點副總裁徐國鑫先生與會介紹了NB-IoT射頻和功耗測試關鍵點分析。

中國NB-IoT產業聯盟秘書長解運洲先生主持了此次論壇，給大家闡述了如何利用NB-IoT技術的優勢來優化物聯網垂直應用，既可以為業主實現精細化管理的訴求，又可以達到用戶體驗的再升級。在NB-IoT終端產品的研發過程中，大多數公司重點關注芯片、模塊、軟件、協議等方面的設計，而忽略了天線、電池等終端產品性能和部署方面的影響。

適合NB-IoT終端產品的天線有PCB天線、金屬天線、陶瓷天線、LDS天線、鞭狀天線等，每種天線都有自身的優劣勢。在天線設計關鍵點討論和分析環節，華為公司周映泉闡述了芯片和終端對天線的訴求，天線設計的挑戰來自于小型化、低成本、寬頻帶、多頻段、效率、終端形式多樣等，還要區別工藝形式、設計方案和材料選擇。杰盛康公司總經理張?jiān)聞傁壬U述了天線的種類和特點，他指出彈簧類型天線的優點是尺寸空間小、結構方式多變；金屬片及金屬片加支架天線的優點是空間小、結構穩定；PCB+Cable天線的優點是裝配方便；FPCB+Cable線天線的優點是結構隨意、方便安裝。外置天線的優點是效率高、遠離主板。

安費諾公司胡瀝先生闡述了天線設計的關注要點，他指出如果天線凈空區較大，則優先考慮PWB天線；當天線凈空較小且高度受限時，可考慮陶瓷天線；當沒有天線凈空區且天線高度允許時，可考慮金屬?gòu)椘騆DS天線；當天線凈空區與高度都受限或者有強干擾源時，適用FPC天線。

NB-IoT終端形式多樣，針對不同的應用場景，終端廠家需要根據場景來選擇合適的天線，比如水表關注耐腐蝕情況，燃?xì)獗黻P(guān)注金屬外殼和管道屏蔽情況，可穿戴設備關注人體吸收輻射導致天線效率低情況。固定產品的安裝過程對天線方向的訴求，比如表計的垂直水平安裝、路燈的朝上朝下安裝等。在設計環節中，如何利用有限的空間實現較高的效率。還有更多的是關注如何測試和測試指標的情況，實驗室測試、場外測試、帶電測試、斷電測試，甚至包括金屬電池也會對天線效率形成影響。長壽命電池的使用不同于一般的電池，往往工作環境惡劣，不方便隨時更換，而且都規定了使用要求和年限。在電池選型關鍵點討論和分析環節，華為公司趙娜介紹了不同應用場景下終端對電池的關注點，分析了NB-IoT模組脈沖電流曲線和電量評估。

TADIRAN 電池甘文濤先生指出可穿戴項目大多使用二次鋰電池、智能門鎖大多使用干電池、多數戶外物聯網應用使用一次性長壽命鋰電池。鋰錳電池主要用于對高低溫有一定的要求，對壽命有一定要求但不很?chē)?yán)格的領域，比如汽車遙控器。鋰亞電池主要用于對高低溫有嚴格要求，對壽命也有嚴格要求的領域，比如遠程抄表、跟蹤項目、科考項目、軍用項目等。能量型鋰亞電池+復合電容克服傳統鋰亞電池存在的安全性問題、功率不恒定的問題以及鈍化問題。

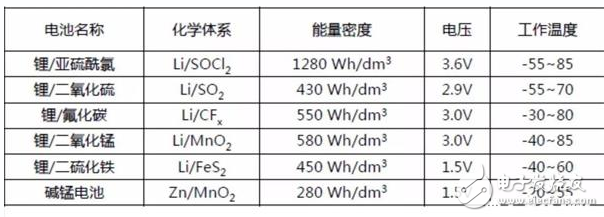

億緯鋰能胡國華先生介紹了各種化學體系電池的特性，并提出了適合智能表計的鋰亞容量型電池+鋰離子電池電容器解決方案。

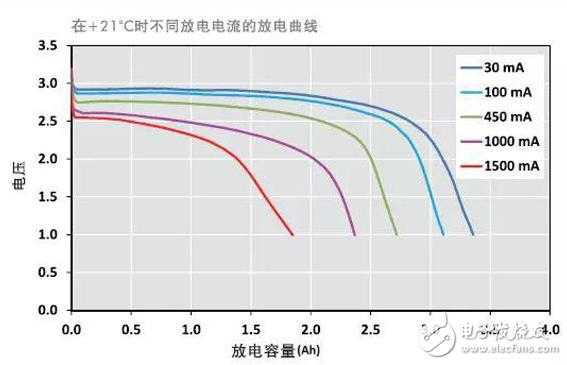

SAFT電池王麗梅女士手舞足蹈地闡述了一次電池的電壓特性，由于芯片要求的電壓超過3.0V，可選擇的電池范圍就變得非常有限，并且分析了不同電池的特性和參數。

電池討論環節更是進入白熱化狀態，一次電池能否判斷電池剩余容量更是讓現場達到了交流的高潮，還有很多大家關注的話題，包括從電池領域的角度分析，NB-IoT終端如何選擇長達10年使用壽命的電池，電池的鈍化現象都通過了哪些解決手段。有意思的是，終端廠家希望實現對一次電池剩余電量的判斷，以便于在電池失效前進行更換操作，而電池廠家說干了快100年也無沒有合適的算法和技術給大家提供精確的剩余電量，這讓做過手機廠家的工程師瞬間石化。

NB-IoT終端設備對電池的要求是電池的服務壽命需要免維護運行至少10年以上，電壓在3.1~3.3V以上，靜態電流10uA，電流有100~300mA的脈沖。

中國NB-IoT產業聯盟旨在匯聚NB-IoT產業鏈力量，共建NB-IoT產業鏈生態，引領聯盟成員共同構筑成熟的端到端產業鏈，促進NB-IoT產業的快速發展及商用部署，促進制定不同垂直應用領域的聯盟標準，孵化新型生態圈中的商業模式。
