示波器是一種能夠直接顯示電壓變化波形的電子儀器，它不僅能夠觀察電信號的變化過程，而且能夠?qū)Σㄐ芜M(jìn)行測量，如測量電壓的幅值、周期、頻率和相位等。示波器廣泛應用于電氣產品的生產和科研實驗中，更是家用電子產品維修的“萬用儀器”。常用的示波器根據顯示信號的多少，可分為單蹤示波器、雙蹤示波器、多蹤示波器，而實際工作中應用最多的是雙蹤示波器。示波器因?yàn)榻Y(jié)構和工作原理復雜，使用時面板上需要調節的旋鈕很多，所以示波器的測量方法很復雜，一般人員不易掌握。在此以電力企業廣泛使用的YB4328雙蹤示波器為例，介紹其結構和工作原理，詳細論述一種操作好方法的使用過程。

1、示波器的結構

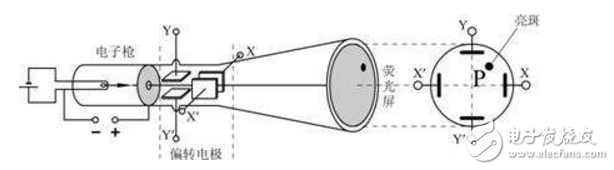

示波器的結構包括機內的核心部件示波管和示波管的調節電路，機外的連接電路有電源插頭和信號輸入的探頭。示波管是示波器的核心，是一個小型的顯像管，由電子槍、偏轉電路、熒光屏三部分組成。

1.1、電子槍的結構

電子槍相當于一個發射電子“子彈”的機關槍，它由燈絲、陰極、控制柵極、第一陽極、第二陽極、第三陽極組成，其中控制柵極和陽極制作成圓筒狀并在同一個軸線上。工作時燈絲通電加熱陰極，陰極受熱產生電子，電子這個帶負電的“子彈”在三個陽極的加速作用下，高速發出形成一束電子流射線。此時有兩個調節部件，一個是控制柵極，它的電位比陰極低，通過調節其電位的高低可以控制陰極發出電子的密度，而電子流的密度大小與熒光屏顯示的波形的亮度有關，所以，通過改變控制柵極電壓的方法可以調節波形的亮度，在面板上就是用輝度旋鈕進行調節亮度。另一個是三個加速陽極，陽極的電位都高于陰極，所以，電子流在電場力的作用下加速運動，速度越快電子束作用到熒光屏上的波形更加清晰，所以調整陽極的電位就可以調節波形顯示的清晰程度，在面板上的聚焦旋鈕就是這個調節陽極電位的旋鈕。

1.2、偏轉電路的結構

偏轉電路的作用是使得電子束有規律的發生偏移，在熒光屏上形成對應的信號波形。它是安裝到第三陽極后的兩對相互垂直的偏轉極板，一對極板上下放置，稱為垂直偏轉板或稱Y軸偏轉板，另一對極板水平放置，稱為水平偏轉板或稱X偏轉板。

1.3、熒光屏的結構

是在玻璃管的內壁涂上熒光粉制成。電子槍發射出的高速電子流射擊到熒光屏的熒光粉上就可產生可見光，電子流的能量越大則光點的亮度越高。電子流停止射擊熒光仍然能夠保留一段時間，人們正是利用這個光的余暉現象，把電子的運動軌跡顯示出來。

2、波形顯示原理

（1）只在Y偏轉極板上加正弦電壓，光點在熒光屏上可打出豎直的一條亮線。

（2）只在X偏轉極板上加鋸齒波電壓，光點在熒光屏上可打出水平的一條亮線。

（3）波的合成。將被測信號的正弦電壓加到Y(jié)偏轉極板上，在X偏轉極板上加鋸齒波掃描電壓，且Y偏轉極和X偏轉極板的這兩個信號的頻率相等或成整倍數關系時，就像在坐標紙上畫圖一樣，一個完整的信號波形即可顯示出來。此時稱為示波器的同步，因?yàn)椴ㄐ螆D是一個二維的圖形，所以電子束需要Y軸和X軸上同步受力，就能完整顯示。

3、示波器的面板旋鈕及功能介紹

示波器面板上的旋鈕、按鍵、插座分為三部分，有主機部分、垂直通道部分、水平通道部分。

3.1、主機部分

在面板的左側區域，從上到下排列的旋鈕和按鍵有輝度旋鈕、聚焦旋鈕、光跡旋轉、電源開關、標準信號源。輝度旋鈕是調節波形的明亮程度。聚焦旋鈕是調節顯示波形的清晰程度。光跡旋轉調節波形是否和水平軸線對稱，如果不對稱可以用螺絲刀進行微調，一般不用調節。電源開關采用按鍵式，按下去是閉合，彈出來是斷開。標準信號源是示波器內置的一個矩形波測試信號，Up-p電壓為0.5V，頻率為1kHz的一個方波信號，在示波器輸入測量信號前先要取其標準信號進行校核，校核無誤后方可接入測量信號進行測量。
