如今測試行業在發生著巨大的變化，對于通信行業的測試，各廠商或?qū)Ｗ⒂谀骋活I(lǐng)域，或全面覆蓋通信網絡。從市場角度來說，測試市場呈現出穩步增長的趨勢，而測試行業隨著通信行業的發展也呈現出波浪式發展態勢。從技術方面來講，由于通信技術的標準、協議在不斷變化，導致測試技術也在不斷發展演進，而且變化周期非常短，業內公認的是，通信測試10年就會變革一代。

　　那么，全球知名測試測量廠商都準備好了嗎？知名廠商都有哪些主流無線終端測試方案呢？電子發燒友網與你一起盤點。

　　1.是德科技（Keysight）

　　是德科技（Keysight Technologies）宣布自2014年8月1日起，正式從原先的安捷倫（Agilent）電子量測事業群獨立成為一家全新的公司并開始營運。到 2014年11月初之前，是德科技仍為安捷倫百分之百獨家擁有之子公司，是德科技，作為測試與測量行業傳承 75 年的領導者，現已完成從安捷倫的分拆，并將于 11 月 3 日在紐約證券交易所（NYSE）單獨掛牌上市。

　　新公司在無線、模組化及軟體解決方案領域均具有創新技術，能夠協助客戶全面提升其量測專業知識與技術，并能提供完整的電子量測儀器和系統，以及相關的軟體、軟體設計工具和服務。

　　1）Keysight LTE整體解決方案

　　我們可以看到是德科技在LTE FDD/TD-LTE各個領域以及客戶研發設備的整個生命周期都能給出完整的解決方案，適合不同客戶的需求。

　　圖一 Keysight LTE整體解決方案

　　2）Keysight TD-LTE測試解決方案

　 　干擾信號和有效信號還有另外一個特點，那就是干擾信號和有效信號會隨著車速、風速的快慢而改變。抗干擾的方法如圖4所示，首先由RC 組成的低通濾波器濾除高頻干擾信號，并對輸入信號的幅值進行限幅與整形，再由光電隔離器件實現數據采集器與變頻器之間的隔離，從而實現數字信號通道的抗干 擾要求。　　

　　3）TD-LTE 發射機端測試方案

　　3.1 Keysight TD-LTE發射端測試系統

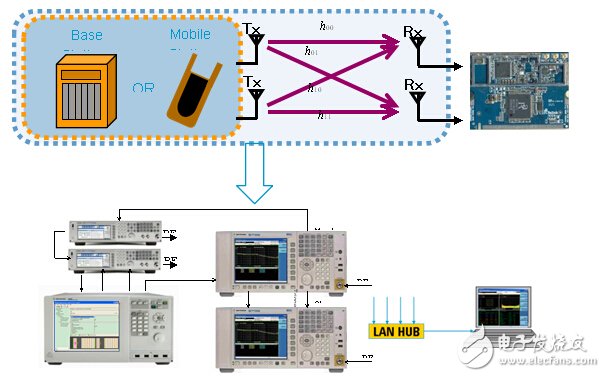

　　3.2 Keysight TD-LTE MIMO發射端測試系統

　 　是德科技借助PXB N5106A多通道信道衰落仿真器，MXG N5182A矢量調制信號源以及MXA/EXA系列信號分析儀搭建的LTE MIMO測試系統可真實模擬和仿真3GPP協議最新標準的MIMO測試，如上圖所示，該系統通過PXB N5106A連接MXG 5182A產生TD-LTE標準的2*2MIMO信號，然后通過2臺MXA進行發射端分析，借助89601A軟件平臺可對3GPP Conformance規范的各項MIMO指標進行嚴格的標定及測

　　4） MXA（N9020A）矢量信號分析儀

　　MXA N9020A是Keysight最新一代的中檔矢量信號分析儀。它運用了最新的數字信號處理技術和開放的Windows XP系統，突破了以往分析儀的極限，支持最快的信號和頻譜分析，實現速度和性能的最優化，其應用具有以下特點：

　　5） 89601A矢量信號分析儀

　 　89601A 矢量信號分析儀軟件是基于PC的軟件包，專門用于測量大多數數字調制信號的射頻和調制質量。它有大量的解調器、濾波器、顯示和分析工具，可以提供優異的通 用和特定標準信號測試和故障診斷工具，最適合在研發實驗室中評估和查錯調制信號，并能直接鏈接至各種Keysight頻譜分析儀、數字示波器和模塊化 VXI系統，支持廣泛的特定標準，包括 LTE、WiMAX、WLAN、3GPP、RFID 和 UWB等。其中BHE是針對TDD-LTE解調分析的選件，其主要特點：

　 　89601A軟件支持是德科技各種硬件分析平臺，從數字基帶端的邏輯分析儀到模擬基帶端的示波器以及中頻射頻信號分析的頻譜分析儀包括是德科技VXI結 構的89600矢量信號分析儀，針對是德科技從中高端到低端各種類型頻譜分析儀以及矢量信號分析儀，

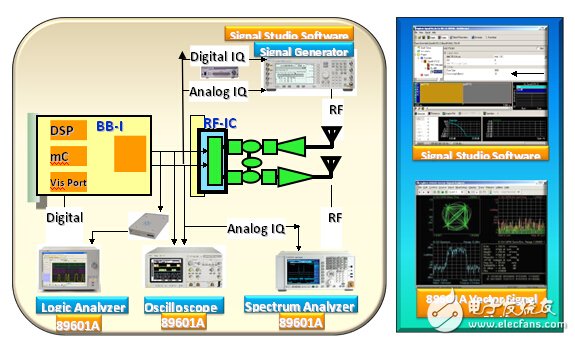

　　6）Keysight TD-LTE BBIC/RFIC測試系統方案

　　針對目前LTE的終端BBIC和RFIC測試需求，是德科技除了可以通過邏輯分析儀加89601A矢量分析軟件實現數字基帶域的分析以外，還可通過N5343A和N5344A分別實現數字基帶域的DigRF v3和v4標準接口協議的激勵和分析。

　　7） Keysight TD-LTE終端（UE）射頻及信令協議測試系統

　　是德科技針對目前LTE市場需求，推出了LTE終端測試綜合測試儀E6620A以及相應的LTE無線測試應用軟件N6050A，以滿足LTE終端芯片以及整機的開發工作，提高客戶產品研發進程。

　　8）多端口無線通信測試儀E6607C EXT

　　隨著智能手機和平板電腦的產量越來越高，相應的測試方案也需要進行調整，以便適應當前包含多種功能無線裝置、制式和頻段的復雜無線設備。 Agilent E6607C EXT-C 可提高測試速率，維持總體測試設備的成本效益，同時又能減少生產線的空間和電能需求，因而是應對上述測試挑戰的理想選擇。

　　Agilent E6607C EXT-C 是一款整合式單機綜合測試儀，其配置包括矢量信號分析儀、矢量信號發生器、高速序列分析儀和 8個用于無線蜂窩制式的雙向輸入/輸出端口以及4個用于GNSS測試的輸出端口。

　 　針對最新無線調制解調器芯片組中實施的快速序列非信令測試模式，先進的 EXT-C 序列分析儀可以與調制解調器芯片組同步工作，消除信令開銷，實現單次采集多次測量。EXT-C 可對經過完全校準的多個被測器件執行測試，從而幫助制造商更快速地進行測試，并提高生產線的產量。
