引言

數字信號處理器（DSP）在各領域中的應用已日趨廣泛，其中TI（Texas Instrument）公司的TMS320系列芯片占據了主導地位。TMS320F206（簡稱F206）由于具有片內32K字的Flash，支持JTAG掃描端口的仿真調試，并支持程序的串行下載，便于開發設計及產品的軟件升級，因而在中高檔儀器開發中受到青睞。

DSP的處理速度雖然較高，但直接支持的I/O口線較少，控制能力相對較弱，因而與外部器件接口采用串行方式較為適合。常用的串行接口和串行總線有UART、I2C總線，由于I2C總線提供了較完善的總線協議，且接口電路簡單，因而得到廣泛的應用。目前，已有很多外圍器件支持I2C接口，但多數MCU并不直接支持I2C總線，因而采用I/O口線模擬I2C的方式成為一種通用解決方案。但由于I2C總線協議的復雜性及操作管理的特殊性，仍給此類方式的開發造成了較大不便。好在文獻中提出了一種按平臺模式設計的、適用于80C51的虛擬I2C總線軟件包，大大簡化了80C51的I2C接口程序設計，使用戶無需了解I2C總線協議的細節，即可實現相應的接口。文獻中也給出了一種用于MSP430單片機的軟件包。由于DSP尚無此類軟件包，為簡化DSP的此類I2C接口程序設計，本文參照文獻中的設計原則，設計了一種適用于TMS320C2XX系列DSP開發的軟件包。

1 虛擬I2C軟件包的設計

根據文獻中所提到的最佳包容性設計、后歸一化設計、前歸一化設計原則，軟件包進行了如下定義。

（1）適用范圍

① 適用主發送和主接收方式。I2C總線有4種工作方式：主發送、主接收、從發送、從接收。因實際DSP多工作于I2C總線的主方式，因而軟件包設計為主方式。

② 適用TMS320C2XX系列與I2C總線外圍器件的接口，支持對外圍器件N字節的讀寫，通信方式為對虛擬節點尋址后點對點的讀寫。

③ 模擬I/O口線可選擇4根通用I/O口線（I/O0~ I/O4）中的任意兩根。

（2）軟件包結構設計

TMS320C2XX系列產品，基本包括4根通用I/O口線I/O0~I/O4（由于XF僅能作為輸入口線，BIO僅能作為輸出口線，因而暫不考慮）。它們的輸入輸出方向由ASPCR的低4位來設定，相應口線狀態的設定或讀取由IOSR寄存器控制。但此處DSP與80C51有所不同，口線的輸入輸出狀態不是自動切換的，且ASPCR、IOSR寄存器都不支持位尋址方式，因而在進行I2C總線工作方式模擬時較為繁瑣。為避免所用寄存器其它狀態位的改變，需通過較多的與、或操作來改變指定I/O口線的狀態，因而本軟件包與80C51的虛擬I2C軟件包結構稍有不同。當然，這些均在軟件包內部完成，使用者不必了解具體細節，用戶接口同樣簡單易用。

① 軟件包組成。為模擬I2C總線的操作時序，軟件包中包括了2個宏定義和12個子函數。

（a）時序模擬子程序

Sendb--發送起始標志，啟動I2C總線；senda--發送確認標志；

Sendna--發送非確認標志；Sende--發送結束標志。

（b）操作模擬子程序

geta--接收確認標志；sendd--發送8位數據；

getd--接收1個字節數據。

（c）數據讀寫子程序

wrnbyte--寫入N字節；rdnbyte--讀取N字節。

（d）其它宏及子函數

subsendd--根據標志位C設置模擬數據口線的狀態；toggleclk--切換模擬時鐘口線狀態；

Xdelay--延時子程序；Sdainm--將模擬數據口線A配置為輸入口線；

sdaoutm--將模擬數據口線配置為輸出。

因DSP的工作頻率一般遠高于I2C總線的操作頻率，因而這里需專用的延時子程序降低模擬時鐘口線頻率。本文所給出的源程序為F206采用40 MHz晶振時的情況，用戶使用時可隨實際情況調整延時時間。

② 軟件包符號定義。軟件包中包括如下符號定義：

VSDA、VSCL--分別定義了模擬數據口線和模擬時鐘口線對應的屏蔽位，因DSP中對通用I/O口線的操作不能通過位操作來實現，因而僅能屏蔽位來定義，如采用IO3模擬數據線、IO2模擬時鐘線，則可定義IO3為08h、IO2為04h；

RAM0--為數據暫存用的臨時存儲單元；

RIO--為用于保存I/O口線當前狀態的存儲單元；

SLA--用于保存總線上節點地址并確定傳輸方向的存儲單元；

NUMBYTE--待發送或接收的字節數存儲單元；

MTD--發送數據緩沖區；

MRD--接收數據緩沖區。

以上符號中RAM0、RIO、SLA、NUMBYTE為頁內地址，與當前的頁指針DP內容設置有關；MTD、MRD為絕對地址，與DP內容無關。

③ 資源占用。使用了輔助寄存器AR0、AR1、AR2、AR6、ACC、ASPCR、IOSR等資源。

④ 應用接口。軟件包將wrnbyte、rdnbyte作為唯一的出口接口，用戶僅需正確設置對應儲存單元的內容，調用相應子函數即可：

splk ＃SLAR/ SLAW，SLA；寫入傳輸節點地址及傳輸方向

splk ＃N，NUMBYTE ;寫入待傳輸字節數

;若輸出，設置輸出緩沖區內容

call wrnbyte/rdnbyte

3 應用實例

3.1 器件相關功能簡介

X1203是帶時鐘/日歷電路和兩個鬧鐘（報警）的低功耗CMOS實時時鐘芯片。提供了雙埠時鐘和報警寄存器，在讀寫操作期間也能精確工作。其工作電壓從2.5~6 V均可，工作電流小于1uA。時鐘使用低成本的32.768 kHz晶體輸入，以秒、分、時、日、星期、月和年為單位記錄時間，具有閏年自動矯正功能，并對少于31天的月份自動調整；可通過設置中斷標志按指定時間激活中斷引腳，滿足大多數用戶對定時器編程的需要。該芯片引腳結構如圖1所示（SOIC封裝）。

其中SCL為時鐘輸入端，數據隨該時鐘信號同步輸入器件或從器件輸出。此引腳上的輸入緩沖器始終激活。SDA端為雙向引腳，用于串行數據的輸入輸出；具有漏極開路，可與其它漏極開路或集電極開路輸出進行線“或”；需上拉電阻，與SCL引腳配合，可實現400 kHz的2線I2C接口。VBack為備用電源輸入端，用于VCC出現故障時向器件供電。是中斷信號輸出端，可通過設置報警寄存器按指定時間在該端產生報警信號；漏極開路，低電平有效。X1、X2分別為反相放大器的輸入、輸出端；可在X1端接入32.768 kHz的方波基準，或在X1、X2端接入32.768 kHz的石英晶振，配置成片內振蕩器，在初始上電后至少有一個字節寫入RTC寄存器時，時鐘才開始計數。

X1203中的時鐘/控制寄存器（CCR）分5部分：2個8字節報警寄存器（Alarm0、Alarm1），1個1字節控制寄存器，1個8字節實時時鐘寄存器和1個1字節狀態寄存器。通過報警寄存器可設置報警發生的時間，控制寄存器可使能或禁止報警中斷信號的輸出，實時時鐘寄存器以BCD碼存儲了秒、分、時、日、星期、月和年，狀態寄存器中保存了用于報警狀態標志位及讀寫使能狀態位。其中狀態寄存器設置決定著數據是否能成功地寫入。該寄存器如表1所列。

BAT標識器件當前用VBack還是用VCC工作。AL1、AL0標識Alarm0、Alarm1是否實時時鐘匹配。RTCF表示實時時鐘是否失效，在總電源失效后該位置1。RWEL為寄存器寫使能鎖存，為0表示禁止，在任何寫時鐘/控制寄存器之前必須將該位置1。WEL為寫使能鎖存，低表示禁止，通過該位寫1、其它位寫0，可使該位置位；通過該位寫0、其它位寫0，可使該位清0。只有按規定順序設置RWEL和WEL，才能成功寫入CCR。

目前，很多DSP芯片尚不直接支持I2C的接口，F206也不例外，因而這里采用2根通用I/O口線模擬I2C接口。F206與X1203的接口采用如圖2所示的接口方案。

?

圖2中在X1、X2端接入32.768 kHz的石英晶振，將時鐘源配置為片內振蕩器。在VCC和VBACK之間通過二極管和電阻相連，并與地間加入1個0.47 F的大電容。這樣，在電源出現故障或系統電源關閉時，仍可靠VBACK端的大電容供電維持時鐘芯片的正常工作。它與F206間接口采用3根口線，這里采用IO2模擬通信用的時鐘信號，IO3作為數據輸入、輸出口線。端可根據用戶需要而定，若需要時鐘芯片產生中斷，可將該端接到F206的中斷口線上。注意其中的SDA端和端為漏極開路，必須加上拉電阻，否則不能正常通信。

3.2 X1203的讀寫操作

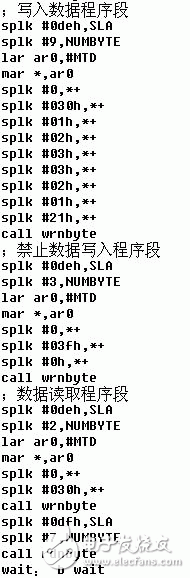

這里僅給出F206對X1203進行讀寫的基本流程，如圖3、圖4所示，分別為對時鐘芯片的讀、寫過程。其中進行寄存器寫時，須注意SR寄存器中WEL和RWEL的設置是否正確，即首先設置WEL有效，而后將WEL、RWEL都置1，否則數據將不能正確寫入。在寫結束后，應將WEL、RWEL置為無效，以免產生誤操作。

此外還須指出，在系統首次上電后(VBack和VCC都失效后)，至少有一字節寫入RTC寄存器時，系統才開始工作。在實際使用中，應首先判斷SR中的RTCF位是否為1，若是，表明系統為首次使用或VBack和VCC都已失效，須對X1203至少進行一次寫入操作，使其正常計數。
?

?

結束語

I2C總線應用已日益廣泛，而其協議的復雜性和操作的特殊性又限制了推廣速度。本文介紹的一種基于DSP的虛擬I2C總線軟件包，簡化了TMS320C2XX與I2C器件間接口程序設計，用戶無需了解I2C總線協議的細節，僅需通過唯一的接口界面wrnbyte/ rdnbyte即可實現相應的接口。本文還給出了一個TMS320F206與時鐘芯片X1203間的接口實例，介紹了軟件包的使用方法，希望能供讀者參考。
