FlexRay總線控制器和TC1796的MLI接口設計

研究了FlexRay總線控制器CIC310和微處理器TC1796的微連接口（MLI）的數據傳輸原理和總線協議，使用TC1796和CIC310實現MLI接口的高速數據傳輸，并介紹了一個主控制器連接多個MLI模塊的軟件和硬件實現方法。整個系統集成度高，適合車載電子設備的大量數據傳輸。

關鍵詞? TC1796? MLI接口? CIC310? FlexRay總線

引言

　　FlexRay總線是一種點對點形式的具有星形拓?fù)浣Y(jié)構的數據傳輸總線。提供了傳統總線通信協議所不具有的一些特性。FlexRay簡化了車載電子設備之間的通信系統架構，使得車載電子單元變得更加穩定和可靠。FlexRay總線具有故障容限，可提供500 kbps～10 Mbps的確定數據傳輸速率和24位CRC（循環冗余）校驗碼。

　　FlexRay總線支持2×10 Mbps的數據速率，與CAN總線協議相比，可用的帶寬提高了10～40倍。總線速率的提高使電子設備可以快速從總線獲取信息，也可以快速將自身信息傳送到總線上的其他設備。微處理器和FlexRay總線控制器的數據通信一般采用串行方式、并行方式以及其他方式。并行接口方式是早期采用的高速數據傳輸方式，但以更高速率傳輸時則存在多種問題。由于數據和地址總線較多，使得接口復雜，PCB布線難度增大，在高速時鐘下每根數據線和地址線都要求盡量等長，否則可能產生數據和地址傳輸時相應位的紊亂，無法正確傳輸數據。串行方式硬件連接方便，內部最少只需數據收和數據發2根線，但傳輸速率較慢。

　　本文介紹一種微連接口MLI（MicroLink Interface）實現總線傳輸，使用FlexRay總線控制器CIC310及處理器TC1796。CIC310采集總線上各個節點的通信數據，并對總線負載和總線容量進行檢測和控制。TC1796將各個節點數據進行處理，他們之間采用微連接口MLI，實現高速數據傳輸，最快數據傳輸速率達到37.5? Mbps，完全滿足2×10? Mbps的總線數據速率。

1? FlexRay控制器CIC310

　　CIC310是英飛凌公司最近推出的FlexRay總線控制器，其內部結構如圖1所示。從圖中可以看出，CIC310總線控制器主要由ERay模塊、DMA模塊、時鐘管理模塊、中斷模塊、內存和數據處理以及數據接口模塊等組成。

圖1? CIC310內部功能框圖

　　CIC310有3種接口方式將數據傳輸?shù)教幚砥鳎@3種方式分別為SSC（Synchronous Serial Channel，串行接口）方式、XMU（De?multiplexer 8/16 bit Parallel Interface，非復用的8/16位并行接口）方式和MLI方式。其中SSC為一般的串口連接方式，具有連接簡單和連接線少的特點，但數據傳輸速率較低；XMU接口為并口連接方式，數據傳輸速度比串口方式快很多，但連接線較多；MLI接口為專用接口方式，一般可以和專用車載控制器連接。英飛凌的TC1796具有和CIC310連接的MLI接口。

　　CIC310和總線接口有2個獨立的收發通道，每個通道的數據傳輸速度可達10 Mbps，片內ERay模塊主要負責總線數據的收發、總線和DMA模塊的數據交互、向外設產生各種中斷以及實現數據讀寫時鐘的管理等。E?Ray模塊一般經過數據濾波器，將一些廣播幀和總線上其他用戶的數據幀濾除后，將本用戶的數據幀傳輸?shù)紺IC310片內的DMA模塊。DMA模塊進行數據處理和數據校驗，可以采用事先設定的數據系數進行處理。

2? 微處理器TC1796

　　TC1796是基于英飛凌公司TriCore處理器架構的32位微控制器，在一塊芯片中集成了微控制器、微處理器和數字信號處理器。具有2 MB的嵌入式Flash和多種創新的片上外設，如毫秒總線、快速模數轉換器、微連接口以及新穎的高性能三總線結構，提升了系統總體性能，同時降低了系統成本。其主要特點有：

　　◆ 具有4級流水及并行架構的高性能32位CPU，完全集成DSP處理能力，具有單精度浮點運算單元，工作頻率達150 MHz；
　　◆ 具有32位外設控制處理器，2 MB嵌入式程序Flash、128 KB數據Flash、16 KB仿真EEPROM、192 KB片上SRAM；
　　◆ 具有16通道DMA控制器，支持同步burst Flash訪問的32位外部總線接口單元，支持2×255個硬件中斷源；
　　◆ 具有2個毫秒總線接口、2個通用定時器陣列模塊、2個異步/同步串行通道、2個高速同步串行通道、2個高速微連接口、4個CAN節點、4通道快速模數轉換器、2個具有8/10/12位精度的16通道模數轉換器。

圖2? TC1796內部結構圖

　　TC1796的內部結構如圖2所示。內部主要由PMU（Program Memory Unit，程序存儲單元）、DMU（Data Memory Unit，數據存儲單元）、FPU（Floating Point Unit，浮點單元）、PMI（Program Memory Interface，程序存儲接口）、DMI（Data Memory Interface，數據存儲接口）、PCP（Peripheral Control Processor，片內外設控制處理器）、STM（System Timer，系統定時陣列）和PLL（Phase Locked Loop，鎖相環）等組成。外部接口包括ADC、FADC（快速ADC）、串口、JTAG（仿真口）、GPIO（通用I/O口）、ASC（異步串口）、CAN、MSC（Micro Second Channel，毫秒口）、MLI口等。

3? MLI接口

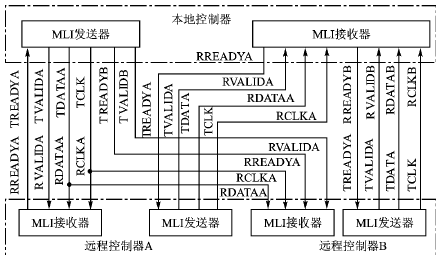

　　MLI接口是一種快速同步串行接口，可以在CPU不參與的情況下進行數據傳輸。圖3是MLI接口的典型連接框圖。

圖3? MLI連接框圖

　　圖3中，具有MLI接口的處理器稱為本地控制器，另一個則為遠程控制器。雙方都具有發送器和接收器。發送器和接收器之間進行物理連接。本地控制器初始化數據和交互參數，并負責控制所有的數據收發任務。每一次數據收發都必須由本地控制器發起，遠程控制器只是被動地響應本地控制器的命令，讀取或者發送數據。如果有3個以上的MLI接口進行連接，則只能有1個本地控制器，其他均設置成遠程控制器。本地控制器具有1個發送窗口，所有的發送數據均通過發送窗口寫入發送器并發送出去。本地控制器接收到數據后通過中斷方式通知CPU或者DMA進行讀取數據。遠程控制器具有1個遠程窗口，沒有發送窗口；但遠程控制器不能控制遠程窗口，遠程窗口和發送窗口一樣，都是由本地控制器操作。實際上，遠程控制器相當于一個完全被動的設備。遠程控制器收到數據將自動或者手動放到遠程窗口中，由遠程控制器的CPU或者DMA從相應地址讀取。當遠程控制器的CPU或者DMA需要發送數據時，本地控制器控制遠程窗口讀取相應地址的數據，并從發送器發送到本地控制器的接收器。

4? TC1796和CIC310的MLI接口連接

　　TC1796最多可以和4個CIC310的MLI接口連接，這樣1個處理器就可以連接4個總線控制器，從而控制8個總線節點并進行數據通信（每個CIC310控制2個總線節點），節省處理器成本。圖4為TC1796和2個CIC310的MLI接口連接。TC1796必須作為本地控制器，2個CIC310均為遠程控制器。

圖4? TC1796與2片CIC310連接

　　TC1796向CIC310發送數據的連接說明如下：MLI的接收器具有4個引腳，分別為RREADYA（接收數據準備好標志）、RVALIDA（接收數據有效標志）、RDATAA（接收數據）、RCLKA（接收時鐘）；對應的發送器也具有TREADYA（發送數據準備好標志）、TVALIDA（發送數據有效標志）、TDATAA（發送數據）、TCLK（發送時鐘）。其中TDATA和TCLK引腳由TC1796輸出，連接到每個CIC310的RDATAA和RCLKA引腳，這樣每個CIC310都采用同一個時鐘和數據信號。TC1796的4個MLI接口具有4個發送數據準備好標志和發送數據有效標志，分別為TREADYA～TREADYD、TVALIDA～TVALIDD。將每個MLI的一對這樣的引腳連接到1個CIC310上，就完成對不同CIC310的選擇，從而區分出對哪個CIC310發送數據。從硬件連接可以看出，TC1796雖然可以和多個CIC310連接，但同時只能對1個CIC310發送數據。

　　TC1796接收CIC310的數據連接說明如下：TC1796的MLI接收器每個接口都具有獨立的4個引腳，RREADYA～RREADYD、RVALIDA～RVALIDD、RDATAA～RDATAD、RCLKA～RCLKAD，這樣每個接口正好和CIC310的發送器的4個引腳連接，可以同時接收4個CIC310的數據。在TC1796內部，將每個CIC310連接到不同的DMA中斷上，使用DMA進行數據讀取。

　　TC1796與多個CIC310進行連接，采用下行單向通信（TC1796向CIC310發送數據）、上行并行通信（CIC310向TC1796發送數據）的目的是減少總線負載。當總線節點有數據向處理器發送時，處理器總是及時讀取數據，避免總線重發數據，同時避免CIC310無法存儲突發的大量數據幀。當處理器需要向總線發送數據時，即使處理器需要同時向多個總線節點發送數據，依然采用單個節點輪流發送數據的方式，避免處理器同時將大量數據發送到總線，增加總線負載。一旦總線負載增加，數據傳輸誤碼率將大大增加，使得總線惡化。
