PXIe背景：

PXI中引入了PXI Express技術，顯著提高了總線帶寬。PXI將PCI Express集成到PXI標準中，可以滿足更多的應用需求。PCI Express技術可以集成到背板中，同時維持與現有系統的后向兼容性。除了x1、x4和x8 PCI Express鏈路外，系統控制器插槽還支持高達x16的PCI Express鏈路，可以為PXI Express背板提供最高6GB/s的帶寬。利用PCI Express技術，PXI Express將PXI中的可用帶寬提高了45倍多，即從132MB/s提高到6GB/s;與此同時，還可以維持與PXI模塊間的軟件、硬件兼容性。正是由于此性能的增強，PXI可以用于很多新型應用領域，其中很多領域在以前只能由昂貴的專用硬件實現。

系統控制器是PXI Express模塊的重要組成部分，因而采用適宜的系統嵌入式控制模塊對PXIe的應用具有非常廣的推動作用。

COPious-PXIe嵌入式模塊：

上個月17號左右，Innovative Integration發布了一個全新的COPious-PXIe嵌入式模塊，該模塊可實現PXIe高性能控制模塊。該模塊基于Xilinx Zynq Z-7045 SoC，具有一個雙核ARM Cortex-A9 MPCore處理器和資源非常豐富的賽靈思可編程邏輯塊。COPious-PXIe嵌入式模塊上的ARM處理器其中一個可以運行Linux，而另一個可以運行與Linux結合的RTOS。同時，該板卡具有1Gbyte的DDR3 SDRAM，可實現ARM處理器的代碼和數據的保存。

圖1：COPious-PXIe嵌入式模塊

除了雙核ARM Cortex-A9 MPCore處理器之外，Zynq Z-7045 SoC還包括350K可編程邏輯單元，19.1Mb的BRAM和900個DSP48E1 DSP。可以通過Xilinx Vivado工具在這些片上組件上構建具有大量處理能力的模塊和單元。

COPious-PXIe嵌入式模塊采用了HPC FMC連接器，可實現前面板的訪問功能，可添加各種高性能FMC模塊，允許使用各種帶有I / O功能的組件進行廣泛的硬件定制，包括高速ADC和DAC，QSFP +或SFP +光纖網絡端口或10G以太網端口。

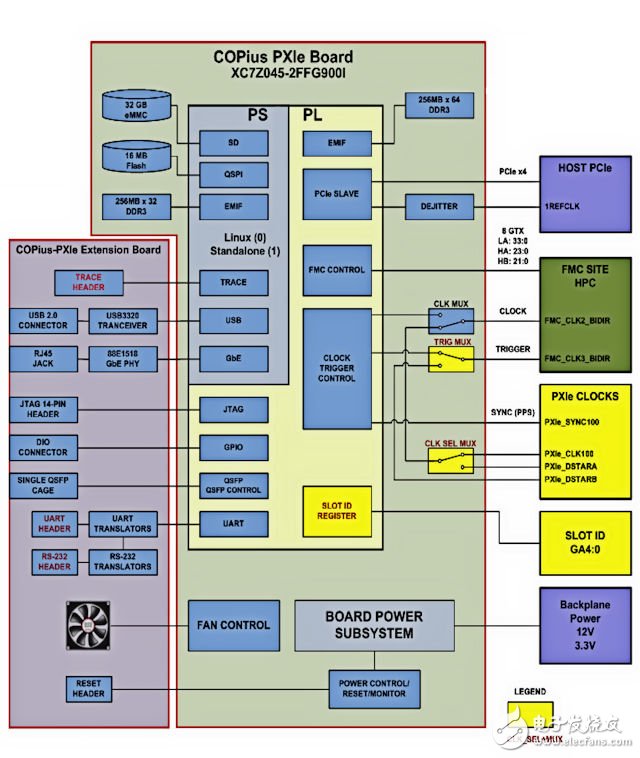

下面是模塊的框圖：

圖2：COPious-PXIe嵌入式模塊結構

為什么會選用ZYNQ：

如上文描述，Zynq Z-7045 SoC采用雙核ARM Cortex-A9 MPCore處理器，可同步實現Linux以及RTOS的運行，Zynq Z-7045 SoC豐富的可編程邏輯資源能夠適應編碼器和解碼器IP邏輯，滿足嚴格的時序要求以達到性能要求，能夠讓我們有能力修改應用驅動軟件和自定義設計，以及應用設計的GUI接口。

總結：

Zynq Z-7045系列在諸多不同領域內均有廣泛的應用，如前不久將超高清（UHD）H.264視頻編解碼IP移植到Zynq Z-7045 SoC上等。本次采用Zynq Z-7045 SoC的嵌入式模塊可完美加載在PXIe總線上實現豐富的功能，也說明Zynq系列通過增加ARM處理器以新興方式產生了1+1>2的功能。相信隨著 Zyn被設計人員q不斷的發掘和認識。將會有更多先進的產品促進社會的發展和進步，讓我們拭目以待！
