ADI公司的ADAU1452是汽車級的SigmaDSP音頻處理器，全可編程增強聲音處理，1.2V 32位SigmaDSP處理內核工作頻率294.912MHz，每次采樣速率48kHz，超過6144SIMD指令。主要用在汽車音頻處理、導航系統、后排娛樂系統、DSP放大器、商用和專業音頻處理。
ADAU1452汽車音頻處理器處理能力遠遠超過早先的SigmaDSP器件。其重構的硬件結構進行了優化，可用于高效的音頻處理。其音頻處理算法采用了逐樣本和逐區塊的模式，可以同時用于信號處理流程（采用圖形編程工具，SigmaStudio）。其新型的數字信號處理器（DSP）核架構，可以運行某些類型的音頻處理算法（只采用很少的指令，大大少于以前幾代的 SigmaDSP），從而大大提高了代碼效率。
???????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????? 圖1 ADAU1452功能框圖
圖2 ADAU1452帶外接元件的系統框圖
ADAU1452 內核工作頻率294.912MHz，每次采樣速率48kHz，而且，除了行業標準采樣率外，它還具有各種各樣的其它采樣率。其靈活的，整數PLL時鐘發生器硬件可同時產生多達15個音頻采樣率。這些時鐘發生器，以及主板上的異步采樣率轉換器（ASRC）和靈活的硬件音頻路由矩陣，使ADAU1452成為一個理想的音頻中心，極大地簡化了復雜的，多采樣率音頻系統的設計。
由于其高度可配置的串行端口，S/PDIF接口，以及多功能輸入/輸出引腳，ADAU1452可用于各種模數轉換器、數模轉換器、數字音頻設備、放大器和控制電路。它也可以直接與PDM輸出的MEMS麥克風相接（這要歸功于專為這一目的而設計的，集成抽取濾波器）。其獨立的主/從I2C/SPI控制端口，不僅可以允許ADAU1452進行編程（通過外部主設備配置），也可以直接編程和配置外部從屬設備。以上這些功能，加上其自引導功能，可以不需要任何外部輸入操作，所以是設計獨立的系統。
其節電的DSP核，可執行完整的程序，而功耗只有幾百毫瓦，并且可以最大程序加載運行，而功耗小于一瓦（即使在最壞的情況下，溫度超過100℃）。這種相對較低的功耗和較小尺寸，使得ADAU1452成為通用DSP（消耗更多的功率）的理想替代品。
ADAU1452
主要特性
?汽車應用
?完全可編程音頻DSP，用于增強聲音處理
?具有SigmaStudio的特性，專有的圖形化編程工具，用于自定義信號流的開發， 294.912MHz，
?3 2位SigmaDSP核，1.2V
?最高6144 SIMD指令/每樣，48kHz 40kWords（參數/數據RAM）
?最高800ms數字音頻延 時池（在48kHz）
?音頻I/O和路由
?4串行輸入端口，4個串行輸出端口48通道，32位數字I/O最高192kHz的采樣率
?TDM的靈活配置，I2S，左、右對齊格式和PCM
?最多8個立體聲ASRCs（1:8）高達7.75:1的比例，139dB DNR
?立體聲S/PDIF輸入和輸出
?4個PDM麥克風輸入通道
?多通道，字節尋址TDM串行端口
?時鐘振蕩器用于產生主時鐘（從晶體整數PLL和靈活的時鐘發生器）
?I2C和SPI控制接口（兩個slave和master）
?獨立操作
?從串行EEPROM自啟動
? 6聲道，10位SAR輔助控制ADC
?14個多用途引腳，用于數字控制和輸出
?片上穩壓器，產生3.3V~1.2V電源
? 72引腳，10mm×10mm LFCSP封裝與5.3mm裸露焊盤
?溫度范圍：-40℃~+105℃
ADAU1452應用
?汽車音頻處理
?主系統
?導航系統
?后座娛樂系統
? DSP放大器（音響系統放大器）
?商業和專業音頻處理

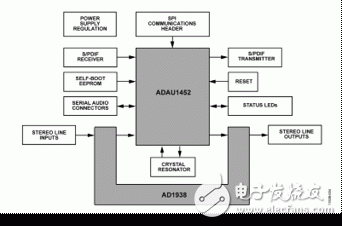

圖3 評估板EVAL-ADAU1452MINIZ功能框圖
圖4 評估板EVAL-ADAU1452MINIZ布局框圖
評估板EVAL-ADAU1452MINIZ
評估板EVAL-ADAU1452MINIZ具有訪問ADAU1452的數字串行音頻端口，以及一些通用I/O。通過AD1938編解碼器提供了模擬I /O。其ADAU1452核是由Analog Devices公司的SigmaStudio軟件控制（該軟件通過USB接口連接到電路板上）。電路板由一個6V直流電源供電，通過調節，保證板上所需的供電。該印刷電路板（PCB）是一個4層設計，采用一個單一的接地平面，在內層有一個電源平面。該板包含連接器，用于外部模擬輸入和輸出和光纖 S/PDIF接口。主時鐘是由集成振蕩器電路，和板上12.288MHz無源晶振提供。
EVALADAU1452
MINIZ主要特性
? 4個模擬輸入
? 8個模擬輸出
?立體聲S/PDIF輸入和輸出
?自引導EEPROM存儲器
?評估板套件
? EVAL-ADAU1452MINIZ評估板
? EVAL-ADUSB2EBZ（USBI）

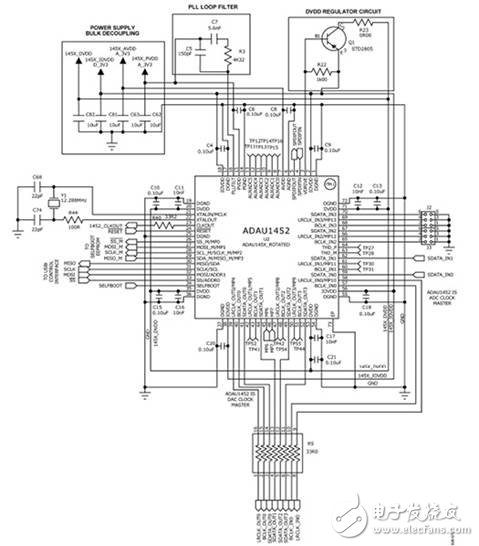

圖5 評估板EVAL-ADAU1452MINIZ電路圖： SigmaDSP音頻處理器圖
通信適配器
? USB連接線與mini-B插頭
? 6V交流——直流電源
