　　這種電子鎖可用于任何類型的iButton您可能已經因為唯一需要的是內部的序列號，它的每iButton的不同。用來讀取序列號的命令是為所有的iButton的相同。iButton的家庭與每個iButton的代碼，可以是任何東西，是作為整個序列號的一部分計算。我們也必須注意到，DS1990A系列iButton的是最便宜的的。

?

?

　　這種電子鎖設計，獨立工作，可以很容易地構造。用戶看到的(門例如外)是一個iButton的插座和LED。從門里面，我們可以使用一個簡單的按鈕打開它。對于門的實際鎖定一個電磁閥和一個大膽的使用 。電磁閥必須額定電壓為12VDC 。iButton的序列號存儲在內存中，可以刪除和更新，在需要的時候 。一個主鍵是用來管理他們的休息 。共9種不同的鍵可以存儲在內存中。

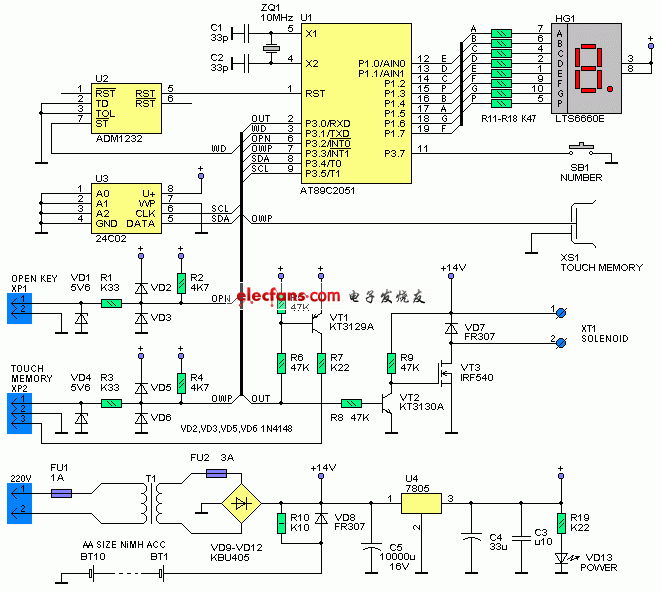

　　示意圖如圖1所示。該電路是圍繞一個愛特梅爾89 彗星2051(U1)的微控制器 。端口1(P1)MCU是用來連接一個7段共陽極LED顯示屏。此LED顯示屏將用于編程的附加 ??鍵。出于同樣的原因，一個按鈕SB1的標記是連接P.3.7 。iButton的序列號存儲在24C02的EEPROM(U3)。它是連接到P3.4(SDA)和P3.5 U1(沙中線)。iButton的嵌外部連接端口P3.3通過XP2的針腳陣列。其余元件VD4，R3，VD5 和 VD6 用于保護MCU端口。一個上拉電阻R4用作從1 - Wire協議。另外一個iButton的套接字連接預定義平行引腳的XS1。這一個是用于編程的鑰匙。開門按鈕連接P3.2通過XP1專用連接器，用上述同樣的保護元件。XT1連接器，電磁鎖，是連接 。電磁閥控制，從功率MOSFET 的540 (VT 3 )。，二極管VD7添加到保護MOSFET由于電磁電感電壓罷工。三極管VT3，VT2的控制，這顛倒的邏輯狀態，P3.0出現，所以我們在VT3的輸出0V和12V。這種額外的晶體管是有用的，因為它能夠解釋的MCU的邏輯電平為0V和12V，能夠驅動電磁 。

?

　　圖0.1 示意圖iButton的電子鎖

　　一個LED用于指示的電子鎖，這是從電磁針控制的狀態，使用晶體管TV1。這導致連接使用相同的針腳陣列XP2的董事會。但是，我們必須確保沒有監督的情況下，該電路將始終工作。出于這個原因，我們ADM1232(U2)，MCU復位引腳控制。該芯片內部計數器和電壓的測試電路。單片機在引腳P3.1產生脈沖時，作品的權利。如果是有原因的MCU凍結，那么U2樂隊發送一個復位脈沖和恢復工作。

　　這種電子鎖有它自己的電源板，變壓器T1，整流橋VD9，VD12和穩壓器U4的等組成 。作為備用電源使用10節AA電池陣列(BT1 - BT10)。總容量為800MAH。當電路連接主電壓電池組充電通過R10的電流為20mA。此電流等于為0.025C(其中C是電池的容量)，這是一個非常小的電流，根據總容量的。這是把一個穩定的充電電池之間的時間，以彌補損失，并沒有充電完成檢測需要 。可以做的，多余的能量消耗的熱量，即不能損害其低電池 。

　　整體電路板尺寸為 150 х 100 х 60 毫米。大部分組件都放在董事會，包括變壓器。電池放在電池盒。在AA電池的地方，我們可以使用一個12V密封鉛酸電池-鉛酸電池。船上有2或3針連接器連接外部元件。使用部分號碼HG 1 ， SB 1和XS 1 。LED VD3可以放在面對的外殼，指示正確的電路板電源。一個連接圖圖2顯示。

?

　　圖0.2 連接圖

　　當門去打開，一個3秒的脈沖觸發電磁閥。當我們按??下開門按鈕的大門仍然開放，只要我們推。

　　電子鎖可以注冊9個按鍵，外加一個主鍵。師父的序列號存儲在MCU。其余的按鍵都存儲在外部存儲器根據插槽1至9。要添加或刪除一個新的密鑰，你應該有主鍵。另外，主密鑰可用于開門。

?

　　圖 3編程步驟添加一個新的關鍵

　　要添加一個新的的關鍵，應遵循以下步驟：

　　按編程按鈕。

　　LED顯示字母 “ P ? 表明您進入編程模式。

　　觸摸插座的主按鈕。

　　LED顯示屏 ? 1 ?。“ S的內存中的當前選定的插槽。

　　按下編程按鈕來選擇不同的編程插槽為您的新的關鍵。

　　觸摸新的插座鍵。

　　LED顯示屏閃爍，說明準備程序。

　　觸摸新的密鑰再次確認報名到內存。

　　如果注冊成功，顯示停止閃爍。

　　5秒鐘后，從編程模式，程序退出。

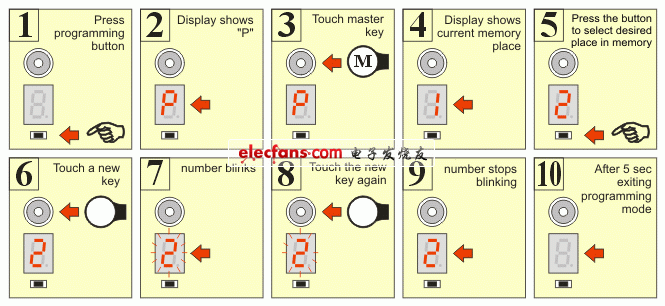

　　圖3顯示注冊一個新的關鍵是編程過程示意圖。

　　，如果你想注冊更多的鍵，然后從第9步，您可以直接進入第5步。這些步驟可以修改為你喜歡的很多倍。

　　如果第7步后，你發現，你選擇了錯誤的插槽數，你不想松動鍵，按下編程按鈕，或只是等待5秒鐘。當你按下按鈕的插槽數量增加一個內存還沒有改變。如果等待5秒，將退出編程模式并沒有什么要登記在內存中。一般來說，在任何編程步驟，您可以等待5秒退出編程模式。

　　要刪除一個已經注冊的關鍵，你跟著一個幾乎相同的程序，只使用主密鑰。基本上，它就像您想刪除的內存插槽上注冊主鍵。此過程如圖4所示。

?

　　圖0.4 刪除一個關鍵的編程步驟 。

　　在編程模式時，門才會開啟按OPEN按鈕。此外，由于兩個iButton的插座并聯連接，你應該避免同時在兩個插座觸摸鍵。

　　大師的關鍵序列號存儲在單片機的程序存儲器，地址2FDH開始。序列號的長度是8個字節 。iButton的從左至右閱讀的情況下，打印序列必須是平等的 。在內存地址 2FDH 的注冊，然后在 地址2FEH - 303H未來6個字節的注冊，最重要的字節開始。最后，家庭代碼字節存儲在地址304H 。例如，一個完整的串行代碼應該像這樣：67 00 00 02 D 6 85 26 01

　　軟件框圖顯示在圖5。程序啟動后，詢問是否已進入一個關鍵。如果輸入的關鍵是，那么它讀取內部的序列號。下一步是檢查，如果這是主鍵或在內存中已經注冊的另一個關鍵。如果關鍵是驗證，然后門被打開。也是開放的按鈕被選中，如果是按門打開了。

?

　　圖0.5 軟件 的 框圖

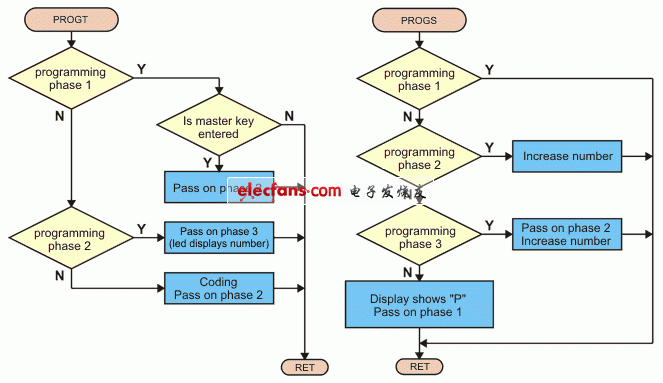

　　對于編程模式存在兩個子程序：PROGT和progs的，其框圖如圖6所示。首先是所謂的時讀取序列號，在編程階段和第二的編程按鈕被按下時調用。編程的一個新的關鍵是在三個階段完成。當我們按下編程按鈕，我們進入編程模式。在這種狀態下，LED顯示 “ P? 的關鍵序列號檢查，看看這是主鍵，因為這關鍵是需要進行編程步驟。

　　如果這是主鍵，我們進行第2階段。現在，LED顯示當前選定的內存插槽的數量，改變按編程按鈕。如果我們再次觸摸鍵，然后它是注冊的內存，我們通過第3期。如果我們接觸的另一個關鍵，這也是注冊和我們通過第2階段。按下按鈕，我們通過第2階段，沒有注冊任何鍵。

　　如果我們不碰任何東西在5秒內 ，從編程模式，程序退出 。圖5和6的框圖簡化，但這些程序的功能作為一個整體感給 。

　　根據您的愿望，這是延長這個方案的能力，因為它是開源的，以滿足您的特殊需要。

?

　　圖0.6 編程模式子程序框圖
