在本實驗中，要設計一個干簧管計數器，并用數碼管來顯示。在本例中，還要接觸單片機一個重要的功能“中斷”。

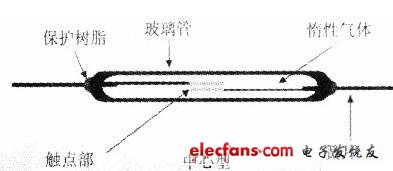

　　干簧管是干式舌簧管的簡稱，是一種有觸點的無源電子開關元件，具有結構簡單，體積小便于控制等優點，其外殼一般是一根密封的玻璃營，管中裝有兩個鐵質的彈性簧片電板，還灌有一種叫金屬銠的惰性氣體。下圖是它的結構示意圖。

　　平時，玻璃管中的兩個由特殊材料制成的簧片是分開的。

　　當有磁性物質靠近玻璃管時，在磁場磁力線的作用下，管內的兩個簧片被磁化而互相吸引接觸，簧片就會吸合在一起，使結點所接的電路連通。外磁力消失后，兩個簧片由于本身的彈性而分開，線路也就斷開了。因此，作為一種利用磁場信號來控制的線路開關器件，干簧管可以作為傳感器用，用于計數，限位等，同時還被廣泛使用于各種通信設備中。在實際運用中，通常用永久磁鐵控制這兩根金屬片的接通與否，所以又被稱為“磁控管”。

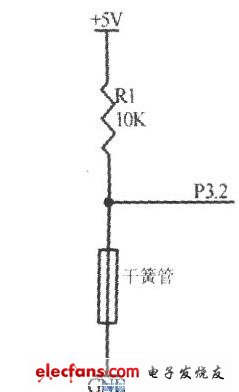

　　下圖是干簧管狀態讀入電路，當磁鐵靠近干簧管時，相當于按鍵按下，單片機P3.2口為OV，邏輯“0”：當磁鐵拿走時，相當于按鍵抬鍵，P3.2為+5V，邏輯“1”。

　　我們要做的實驗就是記錄磁鐵靠近干簧管的次數，也就是P3.2口由“1”變成“0”的次數。在寫程序之前先介紹單片機中斷的概念。

　　舉個例子，如果我們有很多工作要做，偏偏有一個重要的客人要來，而且不知道來的具體時間，我們該怎么辦?沒錯，我們先做工作，客人來了放下工作先接待，等客人走了接著做剛才放下的工作。

　　單片機的中斷系統也是這樣，中斷請求來臨時，單片機從當前運行的程序中跳出，直接運行中斷服務程序，運行完中斷服務程序后，再回到剛才程序中斷的地方接著運行。

　　在本實驗的電路設計中，用P3.2口讀取干簧管的狀態，單片機的P3.2口有一個重要的功能，它是外部中斷0的接入口。經過初始化，當P3.2口的狀態從“1”變到“0”時就會觸發外部中斷0，程序會自動跳到我們寫好的中斷服務程序，執行完中斷服務程序后，再回到剛才主程序中斷的地方繼續執行主程序。程序如下：

　　#include

　　//存儲數碼管顯示碼的一維數組

　　unsignedcharShowCode[]=(Oxc0,Oxf9,Oxa4,OxbO,Ox99,Ox92,Ox82,Oxf8,Ox80,Ox90):

　　//主程序

　　voiDMAin(void){unsignedchari….

　　….

　　….

　　P1=ShowCode[num];//在數碼管上顯示數字num}

　　}

　　【注1】：主程序第一個語句初始化了外部中斷0，將外部中斷0(P3.2)設置為下降沿觸發，即觸發中斷的條件是P3.2口的狀態從“1”變到“0”。

　　第二句使能了外部中斷0，只有使能中斷，當中斷條件發生時，程序才能跳到中斷服務程序;否則，即使中斷條件發生，程序也不會跳去執行中斷服務程序。

　　【注2】：中斷服務程序，外部中斷0的中斷向量為0。每次磁鐵靠近干簧管都會使P3.2的狀態從“1”變到“0”，從而觸發中斷，程序會直接跳到本中斷服務程序，num++語句使變量num加1。
