AVR單片機ISP下載線的制作

單片機編程器的作用是將調試好的程序燒寫到單片機的存儲器中。本文介紹的AVR單片機ISP下載線的成本只有10元左右，非常適合初學者自制。
    AVR單片機的程序可以使用串行在線編程(ISP)方式下載寫入，即可直接在電路板上進行程序的燒寫和修改，所需的裝置就是一根ISP下載線。    本文介紹的ISP下載線使用計算機的并口對單片機編程．不僅支持AVR單片機，也支持對51單片機中AT89S系列單片機的編程。

一、下載線電路
    下載線的電路見圖1。該下載線是STK200／300型的下載線。74HC244是8緩沖器電路，用來作計算機并口和單片機的緩沖隔離。圖1中的LPT連接到計算機的并口，作計算機上的下載軟件和單片機進行通信的接口。LPT的④、⑤腳用來控制兩組緩沖器的輸出，在其輸出低電平時，所控制的緩沖器可正常傳遞數據；輸出高電平時，所控制的緩沖器輸出端為高阻態。LPT的⑦腳輸出編程命令和數據到單片機的MOSI端(MOSI在這里表示計算機輸出、單片機輸入)；LPT的⑥腳輸出串行編程時鐘信號到單片機的SCK端；LPT的⑨腳輸出復位信號到RST端；LPT的⑧腳輸出編程狀態信號到LED端。LED是目標板上的發光二極管，可以不用。由單片機讀出的信息經MISO端(MISO在這里表示單片機輸出、計算機輸入)輸出到LPT的⑩腳。74HC244的電源由單片機目標板上的5V電源通過二極管VD1提供。

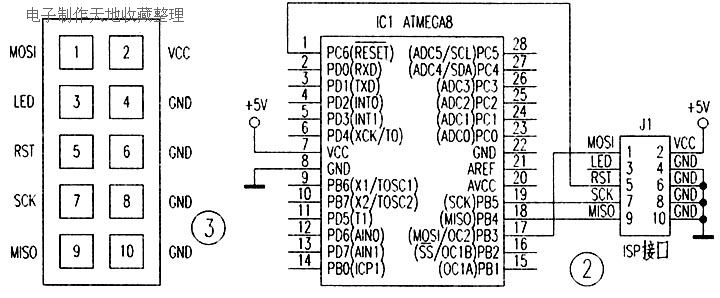

    下載電纜采用10芯線，標準10腳IDC接頭，電纜線一端面向接頭的俯視圖如圖2所示。以AVR單片機ATmega8為例，單片機編程時的接口電路如圖3所示。這是Atmega8單片機的最小系統，由于使用了內部RC振蕩器作時鐘源，所以電路中沒有外接晶振電路，因此在設置熔絲位時不能設置成使用外部晶振。

二、軟件的使用方法
    配合下載線使用的軟件有PonyProg2000、  ISPlay等。  本文以PonyProg2000為例，介紹軟件的使用方法，并以ATmega8編程為例進行介紹。
    1．設置ISP下載通信接口
    打開軟件PonyProg2000，點擊工具欄上“設置”按鈕，在彈出的“接口板設置”窗口中選擇單選按鈕“并行”，在下拉列表中選擇“AvrISP I/O”，可單擊“測試”按鈕，檢查接口的設置是否正確，單擊“確認”按鈕完成設置。
    2．選擇器件
    在工具欄上的第一個下拉列表中選擇“AVR micro”，第二個下拉列表中選擇“ATmega8”。
    3．下載操作
    在工具中單擊“打開”按鈕，彈出“打開器件內容文件”對話框，在“文件類型”下拉列表中選擇“*．hex”，找到目標文件后，單擊對話框上的“打開”按鈕，該目標文件即被裝入計算機緩沖區。

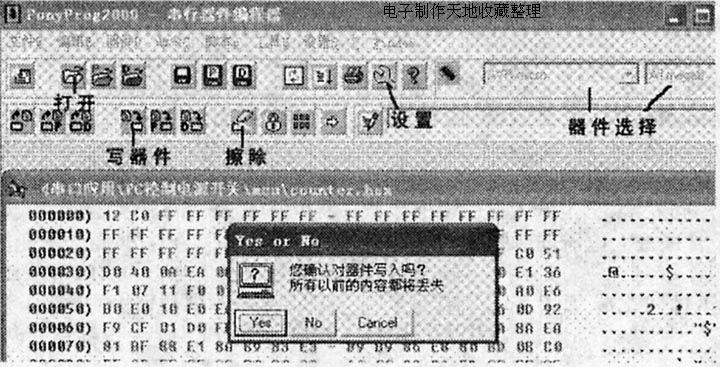

    單擊工具欄上的“寫器件”按鈕，彈出“Yes or No”對話框，單擊“Yes"，即可完成程序的燒寫。有關操作界面見圖4所示。
    如果待寫器件以前已寫入過程序，在重新寫入程序前應先單擊工具欄上的“擦除”按鈕進行擦除。
